Quy cách ống thép đen cỡ lớn là thông tin quan trọng khi lựa chọn vật tư cho nhà xưởng, hệ thống đường ống công nghiệp và công trình hạ tầng. Chỉ cần chênh lệch vài milimét về độ dày thành ống, khối lượng mỗi cây và tổng chi phí dự án đã có thể thay đổi đáng kể. Vì vậy, kỹ sư và bộ phận thu mua cần tra cứu đồng thời đường kính ngoài, độ dày, trọng lượng lý thuyết, mác thép và tiêu chuẩn sản xuất. Bài viết dưới đây cung cấp bảng tra chi tiết, công thức tính, hướng dẫn kiểm tra dung sai và lưu ý nghiệm thu để đặt hàng đúng yêu cầu.

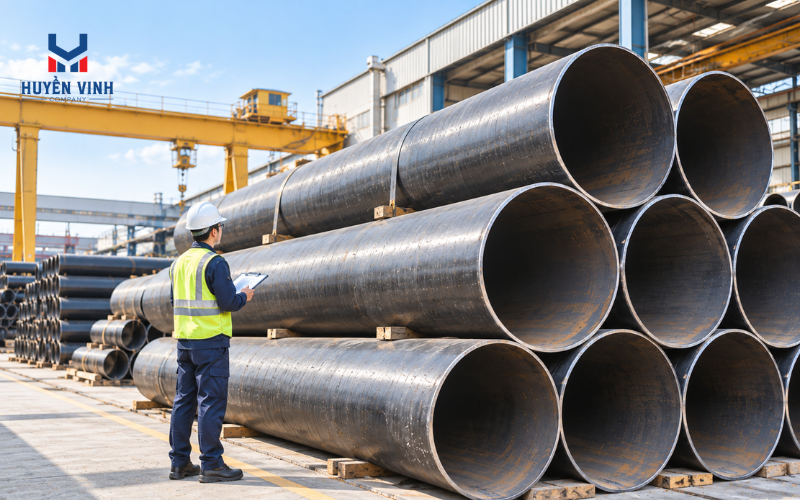

Tổng quan về ống thép đen cỡ lớn
Ống thép đen cỡ lớn là vật liệu được sử dụng trong nhiều công trình xây dựng, cơ khí và hệ thống đường ống công nghiệp. Sản phẩm có nhiều lựa chọn về đường kính, độ dày, phương pháp chế tạo và tiêu chuẩn kỹ thuật. Mỗi thông số đều ảnh hưởng đến khả năng ứng dụng, trọng lượng và chi phí đầu tư. Vì vậy, việc nắm rõ đặc điểm sản phẩm và những tiêu chuẩn sản xuất phổ biến sẽ giúp nhà thầu lựa chọn vật tư phù hợp với yêu cầu thiết kế.
Ống thép đen cỡ lớn là loại ống thép carbon có đường kính ngoài tương đối lớn, bề mặt chưa được mạ kẽm. Trong giao dịch thương mại, nhóm đường kính từ phi 219 mm trở lên thường được gọi là ống cỡ lớn, mặc dù không có một ranh giới chung áp dụng cho mọi tiêu chuẩn. Sản phẩm có thể được chế tạo bằng phương pháp hàn điện trở ERW, hàn hồ quang chìm hoặc đúc không hàn, tùy theo quy cách và mục đích sử dụng.
Các tiêu chuẩn ống thép đen cỡ lớn phổ biến
Các tiêu chuẩn quốc tế đóng vai trò quan trọng trong việc kiểm soát thành phần hóa học, cơ tính, kích thước và chất lượng ống thép. Trong đó, ASTM A53 thường được áp dụng cho ống thép hàn hoặc không hàn dùng trong hệ thống đường ống, ASTM A500 hướng đến kết cấu thép, còn API 5L phục vụ đường ống vận chuyển trong ngành năng lượng. Mỗi tiêu chuẩn có phạm vi riêng, vì vậy cần đối chiếu yêu cầu kỹ thuật trước khi lựa chọn sản phẩm.
| Tiêu chuẩn | Phạm vi sử dụng |
|---|---|
| ASTM A53/A53M | Ống thép đen và mạ kẽm, dạng hàn hoặc không hàn |
| ASTM A500/A500M | Ống thép carbon kết cấu tạo hình nguội |
| API 5L | Ống thép cho đường ống vận chuyển dầu khí và sản phẩm năng lượng |
| JIS G3444 | Ống thép carbon dùng cho kết cấu thông thường |
| JIS G3452 | Ống thép carbon dùng cho đường ống thông thường |
| TCVN 11227-1:2015 | Điều kiện kỹ thuật cung cấp thép kết cấu hàn rỗng tạo hình nguội |
| TCVN 11227-2:2015 | Kích thước, dung sai và đặc tính mặt cắt kết cấu rỗng |
Tiêu chuẩn Mỹ ASTM và API thường được sử dụng trong các dự án có yêu cầu rõ về vật liệu, quy trình sản xuất và thử nghiệm. Tiêu chuẩn Nhật Bản JIS phân loại sản phẩm theo mục đích như kết cấu hoặc đường ống dẫn. Trong khi đó, hệ thống TCVN cung cấp các yêu cầu kỹ thuật phục vụ sản xuất và nghiệm thu tại Việt Nam. Khi đặt mua ống thép, khách hàng cần kiểm tra phiên bản tiêu chuẩn, mác vật liệu và chứng chỉ đi kèm thay vì chỉ dựa vào tên gọi thương mại.
Bảng tra quy cách ống thép đen cỡ lớn chi tiết mới nhất
Bảng tra quy cách ống thép đen cỡ lớn dưới đây tổng hợp các kích thước từ phi 219,1 mm đến phi 1219,2 mm, giúp kỹ sư và nhà thầu thuận tiện đối chiếu khi dự toán vật tư. Các giá trị trọng lượng được tính theo đường kính ngoài, độ dày danh nghĩa và khối lượng riêng thép giả định 7.850 kg/m³. Đây là số liệu tham khảo phục vụ tính toán, không phải xác nhận hàng tồn kho hoặc chứng nhận sản phẩm đáp ứng một tiêu chuẩn sản xuất cụ thể.
Bảng quy cách ống thép đen phi 219 đến phi 355
Nhóm ống thép đường kính từ 219,1 đến 355,6 mm được sử dụng trong nhiều hạng mục kết cấu, hệ thống đường ống và gia công cơ khí. Độ dày thành ống có thể thay đổi theo yêu cầu kỹ thuật, dẫn đến sự khác biệt đáng kể về trọng lượng. Chẳng hạn, cùng đường kính 323,9 mm, ống dày 6 mm nhẹ hơn nhiều so với loại dày 10 mm. Nhà thầu cần đối chiếu tải trọng và bản vẽ trước khi quyết định quy cách đặt hàng.
| OD (mm) / NPS | Độ dày (mm) | Kg/m | Kg/cây 6m | Kg/cây 12m |
|---|---|---|---|---|
| 219,1 / 8″ | 6 | 31,53 | 189,18 | 378,36 |
| 219,1 / 8″ | 8 | 41,65 | 249,87 | 499,75 |
| 273,1 / 10″ | 6 | 39,52 | 237,12 | 474,24 |
| 273,1 / 10″ | 8 | 52,30 | 313,79 | 627,59 |
| 323,9 / 12″ | 6 | 47,04 | 282,22 | 564,44 |
| 323,9 / 12″ | 10 | 77,41 | 464,45 | 928,89 |
| 355,6 / 14″ | 8 | 68,57 | 411,45 | 822,89 |
| 355,6 / 14″ | 10 | 85,22 | 511,35 | 1.022,70 |
Mác thép có thể yêu cầu kiểm tra khi mua hàng: Q235, SS400 hoặc mác khác phù hợp hồ sơ thiết kế.
Bảng quy cách ống thép đen phi 406 đến phi 610
Đối với nhóm ống có đường kính từ 406,4 đến 609,6 mm, trọng lượng mỗi cây tăng đáng kể khi thay đổi độ dày thành ống. Những sản phẩm này có thể được sử dụng trong hệ thống đường ống công nghiệp, kết cấu nhà xưởng hoặc hạng mục hạ tầng phù hợp. Ngoài kích thước, nhà thầu cần kiểm tra phương pháp chế tạo, chất lượng đường hàn và yêu cầu thử nghiệm. Đây là các yếu tố quan trọng để đánh giá khả năng đáp ứng điều kiện làm việc thực tế.
| OD (mm) / NPS | Độ dày (mm) | Kg/m | Kg/cây 6m | Kg/cây 12m |
|---|---|---|---|---|
| 406,4 / 16″ | 8 | 78,60 | 471,58 | 943,16 |
| 406,4 / 16″ | 12 | 116,71 | 700,27 | 1.400,53 |
| 457,2 / 18″ | 8 | 88,62 | 531,71 | 1.063,42 |
| 457,2 / 18″ | 12 | 131,74 | 790,46 | 1.580,92 |
| 508,0 / 20″ | 10 | 122,81 | 736,84 | 1.473,68 |
| 508,0 / 20″ | 14 | 170,55 | 1.023,29 | 2.046,58 |
| 609,6 / 24″ | 10 | 147,86 | 887,17 | 1.774,34 |
| 609,6 / 24″ | 16 | 234,21 | 1.405,26 | 2.810,53 |
Mác thép tham khảo khi yêu cầu báo giá: Q235, Q345, Q355 hoặc mác tương ứng với tiêu chuẩn đặt hàng.
Bảng quy cách ống thép đen phi 711 đến phi 1219
Nhóm ống thép từ phi 711,2 đến phi 1219,2 mm thường được cân nhắc cho những công trình có yêu cầu lớn về kích thước và khối lượng vật tư. Với đường kính lớn, một cây ống dài 12 m có thể nặng nhiều tấn, khiến chi phí vận chuyển và nâng hạ trở thành yếu tố quan trọng. Khi đặt hàng, doanh nghiệp cần xác nhận khả năng chế tạo, chiều dài cung cấp, quy trình kiểm tra mối hàn và tiêu chuẩn nghiệm thu phù hợp với từng dự án.
| OD (mm) / NPS | Độ dày (mm) | Kg/m | Kg/cây 6m | Kg/cây 12m |
|---|---|---|---|---|
| 711,2 / 28″ | 10 | 172,92 | 1.037,50 | 2.074,99 |
| 711,2 / 28″ | 16 | 274,30 | 1.645,79 | 3.291,58 |
| 812,8 / 32″ | 12 | 236,97 | 1.421,84 | 2.843,67 |
| 812,8 / 32″ | 16 | 314,39 | 1.886,31 | 3.772,62 |
| 914,4 / 36″ | 12 | 267,04 | 1.602,23 | 3.204,46 |
| 914,4 / 36″ | 20 | 441,12 | 2.646,71 | 5.293,42 |
| 1016,0 / 40″ | 14 | 345,93 | 2.075,58 | 4.151,17 |
| 1016,0 / 40″ | 20 | 491,23 | 2.947,36 | 5.894,73 |
| 1219,2 / 48″ | 16 | 474,73 | 2.848,41 | 5.696,82 |
| 1219,2 / 48″ | 25 | 736,22 | 4.417,35 | 8.834,69 |
Mác thép có thể xem xét khi tìm nguồn cung: Q235, Q345, Q355 hoặc những mác chuyên dụng đáp ứng yêu cầu dự án.
Cách lựa chọn mác thép phù hợp với quy cách ống
Bên cạnh kích thước, mác thép quyết định nhiều đặc tính cơ học quan trọng của sản phẩm. Những ký hiệu như SS400, Q235, Q345 hoặc Q355 thường xuất hiện trong hồ sơ vật liệu kết cấu, nhưng không đồng nghĩa với việc chúng có thể thay thế trực tiếp cho nhau. Mác thép và tiêu chuẩn sản phẩm cũng là hai thông tin khác biệt. Vì vậy, kỹ sư cần đối chiếu giới hạn chảy, độ bền kéo, thành phần hóa học và khả năng hàn trước khi phê duyệt vật tư.
| Mác thép | Hệ tiêu chuẩn thường gặp | Lưu ý |
|---|---|---|
| SS400 | JIS G3101 | Mác thép kết cấu thông dụng, không đồng nghĩa với mác ống JIS G3444 |
| Q235 | GB/T 700 | Thép kết cấu carbon thông dụng |
| Q345 | GB/T 1591 phiên bản cũ | Cần kiểm tra phiên bản tiêu chuẩn và chứng chỉ |
| Q355 | GB/T 1591 | Thép kết cấu hợp kim thấp, cần xác nhận cấp chất lượng |
Lưu ý: Các bảng trên thể hiện những tổ hợp kích thước dùng để tính toán tham khảo. Không phải mọi tổ hợp đường kính, độ dày, mác thép đều có sẵn hoặc thuộc dải kích thước tiêu chuẩn của từng nhà sản xuất.

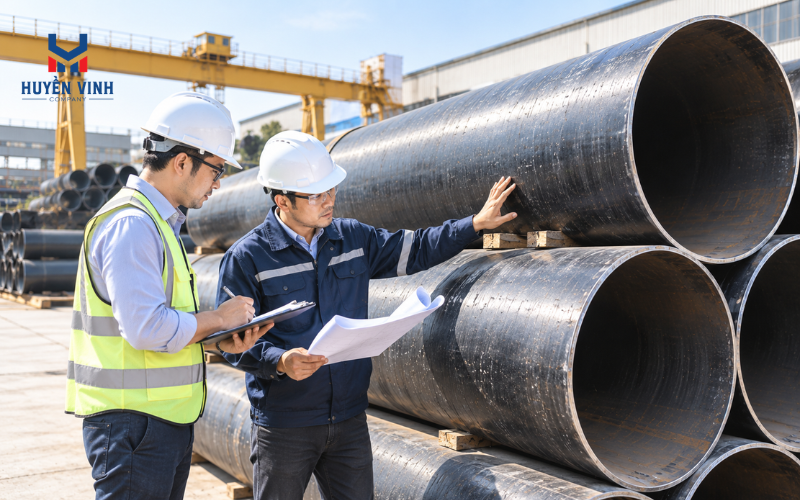

Lưu ý khi lựa chọn quy cách ống thép cho dự án
Lựa chọn quy cách ống thép phù hợp là bước quan trọng trong quá trình lập dự toán, thiết kế và triển khai thi công. Nếu chọn sai đường kính hoặc độ dày, công trình có thể phát sinh chi phí không cần thiết hoặc không đáp ứng yêu cầu kỹ thuật. Ngoài ra, phương pháp chế tạo, mác thép, điều kiện môi trường và khả năng cung ứng cũng cần được xem xét. Những lưu ý dưới đây giúp nhà thầu hạn chế rủi ro khi mua vật tư số lượng lớn.
Lựa chọn độ dày phù hợp với khả năng chịu lực: Độ dày thành ống ảnh hưởng trực tiếp đến diện tích tiết diện, trọng lượng và khả năng làm việc của cấu kiện thép. Chẳng hạn, ống phi 406,4 mm dày 8 mm có trọng lượng lý thuyết khoảng 78,60 kg/m, trong khi loại dày 12 mm đạt khoảng 116,71 kg/m. Sự chênh lệch này làm thay đổi đáng kể tổng khối lượng vật tư. Tuy nhiên, nhà thầu không được tự ý giảm độ dày để tiết kiệm chi phí nếu chưa có đánh giá và phê duyệt từ kỹ sư thiết kế.
Xác định đúng mác thép và phương pháp sản xuất: Cùng một kích thước, ống thép có thể được sản xuất từ những mác vật liệu và phương pháp chế tạo khác nhau. Ống hàn ERW, ống hàn hồ quang chìm và ống đúc không hàn có đặc điểm công nghệ riêng. Việc lựa chọn phải căn cứ vào tải trọng, áp suất thiết kế, nhiệt độ làm việc và các yêu cầu thử nghiệm. Ví dụ, đường ống vận chuyển dầu khí cần được đánh giá theo tiêu chuẩn chuyên dụng, không thể thay thế tùy tiện bằng ống kết cấu thông thường.

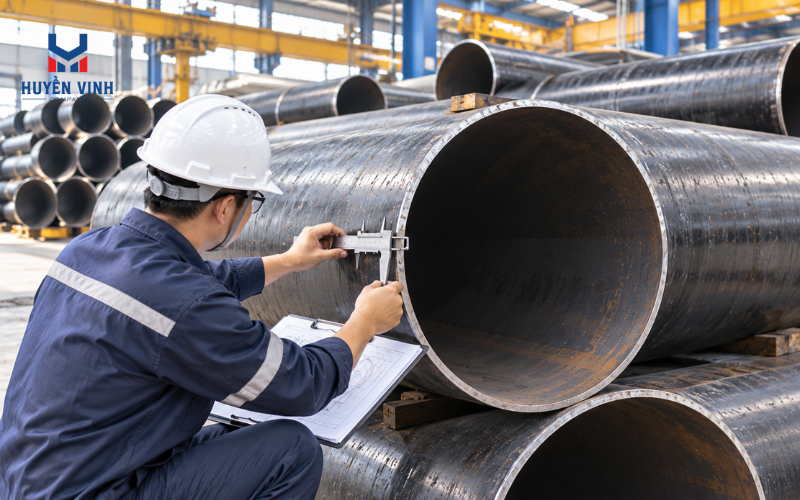

Kiểm tra đầy đủ chứng chỉ CO/CQ trước khi nhận hàng: Chứng chỉ CO thường cung cấp thông tin về xuất xứ hàng hóa, trong khi CQ và hồ sơ kiểm tra chất lượng thể hiện mức độ đáp ứng các yêu cầu kỹ thuật được công bố. Với ống thép công nghiệp, chứng chỉ thử nghiệm vật liệu MTC cũng cần được quan tâm. Khi nghiệm thu, nhà thầu nên kiểm tra số lô, mác thép, kích thước, thành phần hóa học và kết quả thử cơ tính.
Đánh giá điều kiện môi trường và khả năng chống ăn mòn: Ống thép đen chưa được mạ kẽm nên cần xem xét biện pháp bảo vệ khi sử dụng trong môi trường ẩm, ngoài trời hoặc có tác nhân ăn mòn. Tùy yêu cầu công trình, nhà thầu có thể lựa chọn hệ sơn bảo vệ, lớp phủ chuyên dụng hoặc phương pháp xử lý bề mặt phù hợp. Đối với đường ống chôn ngầm hay dẫn chất lỏng, cần đánh giá thêm điều kiện vận hành và tuổi thọ thiết kế.
Tính toán chi phí vận chuyển và gia công ống thép: Với những quy cách đường kính lớn, khối lượng mỗi cây ống có thể lên đến hàng tấn, ảnh hưởng trực tiếp đến phương tiện vận chuyển và thiết bị nâng hạ. Vì vậy, doanh nghiệp cần xác định chiều dài cây, tổng trọng lượng, địa điểm giao hàng và khả năng tiếp cận công trường. Nếu dự án yêu cầu cắt ống thành nhiều đoạn, cần thống nhất quy cách gia công với nhà cung cấp.
Tư vấn quy cách ống thép đen cỡ lớn theo yêu cầu
Sau khi đối chiếu bảng quy cách và xác định chủng loại phù hợp, khách hàng cần lựa chọn nhà cung cấp có khả năng đáp ứng yêu cầu kỹ thuật và tiến độ giao hàng. Một đơn vị phân phối có thông tin sản phẩm rõ ràng sẽ giúp nhà thầu thuận tiện trong việc kiểm tra nguồn hàng, hồ sơ chất lượng và phương án vận chuyển. Tại Thép Huyền Vinh, khách hàng có thể tham khảo danh mục ống thép đen và liên hệ tư vấn theo từng nhu cầu thực tế của công trình.
Thép Huyền Vinh hoạt động trong lĩnh vực cung ứng ống thép, thép hộp và các vật tư phục vụ xây dựng, cơ khí. Doanh nghiệp giới thiệu nhiều dòng ống thép đen với đường kính và độ dày khác nhau, đáp ứng nhu cầu lựa chọn của khách hàng. Đối với ống thép cỡ lớn, nhà thầu nên gửi bản vẽ hoặc thông số kỹ thuật để được kiểm tra khả năng cung ứng, mác thép và chứng chỉ phù hợp. Tình trạng tồn kho cần được xác nhận tại thời điểm đặt hàng.
Để nhận báo giá sát nhu cầu, khách hàng nên cung cấp đường kính ngoài, độ dày thành ống, chiều dài, số lượng, mác thép và tiêu chuẩn sản xuất mong muốn. Những thông tin này giúp Thép Huyền Vinh kiểm tra nguồn hàng và tư vấn phương án cung ứng phù hợp. Nếu công trình cần gia công hoặc cắt ống theo kích thước riêng, khách hàng có thể trao đổi để xác nhận khả năng thực hiện, chi phí và thời gian giao hàng trước khi chốt đơn.
Kết luận
Quy cách ống thép đen cỡ lớn là cơ sở quan trọng giúp kỹ sư, nhà thầu và doanh nghiệp xác định chính xác kích thước, trọng lượng và đặc điểm kỹ thuật của vật tư trước khi triển khai dự án. Việc tra cứu bảng đường kính, độ dày, mác thép và tiêu chuẩn sản xuất cần được kết hợp với tính toán tải trọng, kiểm tra dung sai và hồ sơ chất lượng. Nhờ đó, doanh nghiệp có thể xây dựng dự toán phù hợp, hạn chế sai sót khi đặt hàng và kiểm soát hiệu quả chi phí thi công.
Nếu đang tìm kiếm quy cách ống thép đen cỡ lớn phù hợp cho công trình, quý khách có thể liên hệ Thép Huyền Vinh để được hỗ trợ kiểm tra thông số, tư vấn lựa chọn và nhận báo giá theo nhu cầu thực tế. Với danh mục sản phẩm phục vụ ngành xây dựng và cơ khí, Thép Huyền Vinh hướng đến việc hỗ trợ khách hàng lựa chọn vật tư đúng yêu cầu kỹ thuật. Hãy cung cấp thông tin dự án để được tư vấn phương án cung ứng phù hợp với tiến độ và ngân sách.
