Kích thước ống thép đen cỡ lớn là thông tin quan trọng giúp kỹ sư, nhà thầu và doanh nghiệp lựa chọn vật tư phù hợp với yêu cầu thiết kế. Mỗi loại ống có đường kính ngoài, độ dày thành ống và trọng lượng khác nhau, ảnh hưởng trực tiếp đến khả năng chịu lực và chi phí thi công. Bài viết dưới đây tổng hợp bảng tra kích thước từ phi 219 mm đến trên 1200 mm, kèm thông số kỹ thuật và hướng dẫn kiểm tra thực tế.

Thế nào là ống thép đen cỡ lớn?

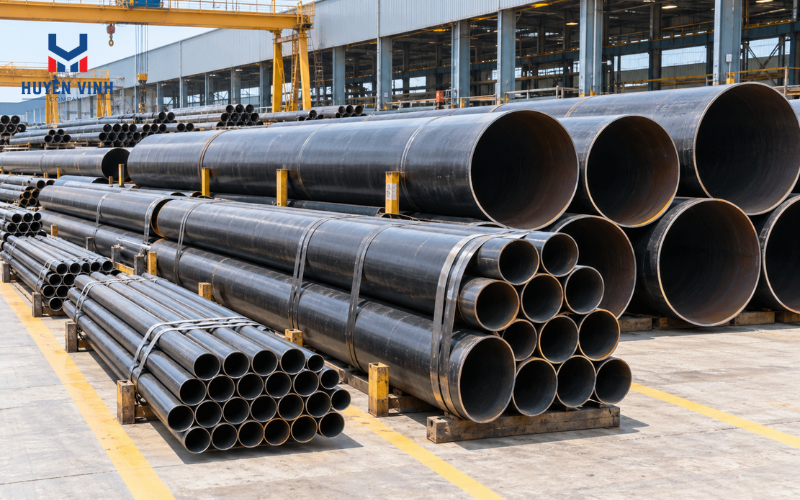

Ống thép đen cỡ lớn là nhóm ống thép carbon có đường kính tương đối lớn, thường được sử dụng trong kết cấu công nghiệp, hệ thống đường ống và công trình hạ tầng. Bề mặt sản phẩm có màu đen đặc trưng do quá trình sản xuất hoặc xử lý bề mặt. Khác với ống thép dân dụng, nhóm sản phẩm này thường đòi hỏi kiểm soát chặt chẽ về độ dày, trọng lượng và dung sai để đáp ứng điều kiện thi công thực tế.

Trong thương mại, ống thép đen từ phi 219 mm thường được xếp vào nhóm kích thước lớn, mặc dù không có một ngưỡng phân loại thống nhất cho mọi tiêu chuẩn. Các đường kính như 273 mm, 323,9 mm, 406,4 mm và 508 mm được sử dụng trong nhiều hạng mục công nghiệp. Với dự án hạ tầng quy mô lớn, đường kính có thể đạt 610 mm, 914 mm hoặc vượt 1000 mm. Kích thước cụ thể phụ thuộc vào yêu cầu thiết kế và khả năng sản xuất.

Chiều dài ống thép đen cỡ lớn thường được cung cấp theo quy cách 6 m hoặc 12 m, tùy loại sản phẩm và nhà sản xuất. Một số dự án có thể yêu cầu cắt theo chiều dài riêng để thuận tiện vận chuyển, lắp đặt hoặc giảm số lượng mối nối. Ví dụ, hệ thống đường ống công nghiệp có tuyến lắp đặt dài thường ưu tiên cây 12 m khi điều kiện vận chuyển cho phép. Cần xác nhận chiều dài trước khi đặt hàng.

Tổng hợp bảng tra kích thước ống thép đen cỡ lớn đầy đủ các loại

Bảng tra dưới đây tổng hợp những đường kính ống thép thường gặp theo hệ kích thước inch và milimét, kèm độ dày thành ống cùng trọng lượng lý thuyết. Các quy cách đến NPS 24 được tham khảo theo hệ ASME B36.10M. Đối với đường kính lớn hơn, bảng sử dụng những độ dày minh họa theo yêu cầu thiết kế. Số liệu phục vụ việc tham khảo và dự toán, không thay thế bảng thông số kỹ thuật của nhà sản xuất.

Nhóm đường kính từ phi 219 mm đến phi 406 mm

Nhóm đường kính này thường được cân nhắc cho hệ thống cấp thoát nước, kết cấu nhà xưởng và các tuyến ống công nghiệp. Các kích thước NPS 8, NPS 10 và NPS 12 có nhiều cấp độ dày Schedule khác nhau. Ví dụ, ống phi 219,1 mm SCH 40 có thành ống 8,18 mm, trong khi SCH 80 có độ dày 12,70 mm. Vì vậy, người mua cần đối chiếu đồng thời đường kính và cấp độ dày trước khi đặt hàng.

Lưu ý: OD 323,85 mm có thể được ghi thành 323,8 hoặc 323,9 mm tùy cách làm tròn. Bảng sử dụng 323,9 mm để tính trọng lượng. Kích thước inch trong cột OD là đường kính ngoài thực tế, không phải tên gọi NPS.

Nhóm đường kính từ phi 457 mm đến phi 610 mm

Các loại ống thép có đường kính từ 457 mm đến khoảng 610 mm thường phục vụ hệ thống dẫn truyền công nghiệp, cọc ống và kết cấu công trình quy mô lớn. Khi đường kính tăng, khối lượng trên mỗi mét ống cũng thay đổi đáng kể theo độ dày. Ví dụ, ống phi 508 mm có thành 15,09 mm đạt trọng lượng lý thuyết khoảng 183,42 kg/m. Do đó, nhà thầu cần tính toán phương tiện vận chuyển, thiết bị nâng hạ và phương án thi công.

Các độ dày trong bảng chỉ là một số phương án tham khảo, không đại diện cho toàn bộ quy cách của mỗi đường kính.

Nhóm đường kính siêu lớn trên 610 mm

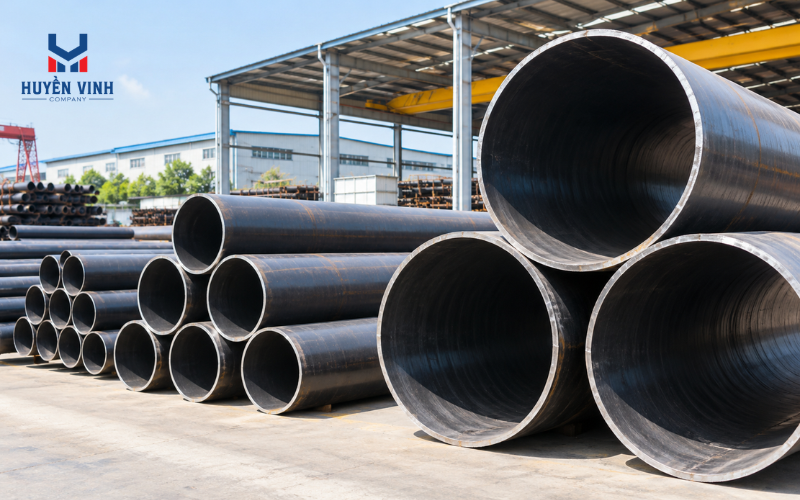

Ống thép đen đường kính trên 610 mm thường được xem xét cho cọc ống, hệ thống dẫn nước công suất lớn và hạ tầng thủy lợi. Nhiều sản phẩm thuộc nhóm này được chế tạo bằng công nghệ hàn dọc hoặc hàn xoắn. Độ dày thường được xác định theo tính toán thiết kế và khả năng sản xuất. Ví dụ, ống phi 1016 mm với thành dày 16 mm có trọng lượng lý thuyết khoảng 394,56 kg/m, đòi hỏi phương án nâng hạ phù hợp.

Đây là các tổ hợp kích thước minh họa để dự toán, không phải xác nhận tồn kho hoặc cam kết sản xuất. Độ dày phải được kỹ sư thiết kế phê duyệt theo yêu cầu công trình.

Cách tính trọng lượng ống thép đen cỡ lớn

Trọng lượng lý thuyết của ống thép carbon có thể tính dựa trên đường kính ngoài và độ dày thành ống, với khối lượng riêng giả định khoảng 7850 kg/m³. Công thức gần đúng thường được sử dụng là M = 0,02466 × t × (D − t), trong đó M tính bằng kg/m, D là đường kính ngoài và t là độ dày, cùng đơn vị milimét. Công thức giúp nhà thầu dự toán vật tư, tải trọng vận chuyển trước khi đặt mua.

Ví dụ, ống thép có đường kính ngoài 273 mm và độ dày 9,27 mm đạt trọng lượng lý thuyết khoảng 60,29 kg/m. Với chiều dài 6 m, mỗi cây nặng khoảng 361,7 kg, chưa tính các yếu tố bổ sung như lớp phủ hoặc phụ kiện. Trọng lượng thực tế có thể chênh lệch do dung sai chế tạo. Vì vậy, khi nghiệm thu theo khối lượng, doanh nghiệp cần xác định rõ phương pháp cân và điều kiện thanh toán trong hợp đồng.

Yếu tố ảnh hưởng đến lựa chọn kích thước ống thép

Lựa chọn kích thước ống thép không đơn thuần là xác định đường kính phù hợp với không gian lắp đặt. Kỹ sư còn phải xem xét áp suất làm việc, tải trọng tác động, nhiệt độ và tính chất môi trường sử dụng. Hai ống có cùng đường kính nhưng khác độ dày hoặc tiêu chuẩn chế tạo sẽ có đặc tính kỹ thuật khác nhau. Vì vậy, thông số trong bảng tra cần được đối chiếu với hồ sơ thiết kế trước khi quyết định mua.

Độ dày thành ống và khả năng chịu áp lực

Độ dày thành ống ảnh hưởng đến khả năng chịu áp suất trong, tải trọng uốn và độ ổn định kết cấu. Với hệ kích thước NPS, các cấp Schedule xác định độ dày danh nghĩa tương ứng từng đường kính. Tuy nhiên, SCH 40 không có nghĩa mọi kích thước đều chịu cùng một áp suất. Ví dụ, đường ống dẫn nước áp lực phải được tính toán theo mác thép, nhiệt độ, điều kiện vận hành và dự phòng ăn mòn trước khi chọn độ dày.

Tiêu chuẩn sản xuất chi phối kích thước

ASME B36.10M quy định hệ kích thước cho ống thép hàn và không hàn, còn ASTM A53 áp dụng cho một số loại ống thép đen và mạ kẽm. API 5L quy định yêu cầu đối với ống dùng trong hệ thống vận chuyển dầu khí. JIS G3444 liên quan đến ống thép carbon kết cấu, trong khi TCVN 11221:2015 áp dụng cho ống thép dẫn nước và nước thải. Mỗi tiêu chuẩn có phạm vi và dung sai riêng cần kiểm tra.

Lưu ý khi kiểm tra kích thước thực tế tại công trường

Kiểm tra kích thước thực tế là bước cần thiết trước khi đưa ống thép vào lắp đặt hoặc thi công kết cấu. Quá trình nghiệm thu giúp phát hiện sai lệch giữa hàng giao và hồ sơ đặt mua, đặc biệt đối với những dự án sử dụng số lượng lớn. Ngoài đường kính ngoài, cần kiểm tra độ dày thành ống, chiều dài, độ ôvan và tình trạng bề mặt. Kết quả đo phải được so sánh với dung sai quy định trong tiêu chuẩn áp dụng.

Sử dụng dụng cụ đo kích thước phù hợp

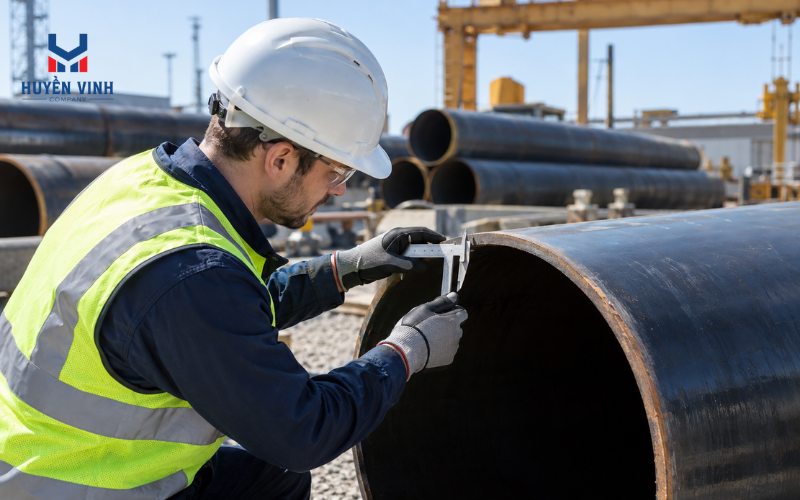

Thước kẹp điện tử được sử dụng khi kích thước nằm trong phạm vi đo của thiết bị. Với ống đường kính lớn, kỹ sư có thể dùng thước đo chu vi hoặc dụng cụ chuyên dụng để xác định đường kính ngoài. Pan-me phù hợp đo độ dày tại đầu ống, còn máy đo siêu âm hỗ trợ kiểm tra những vị trí khó tiếp cận. Ví dụ, ống phi 323,8 mm cần được đo tại nhiều vị trí để phát hiện độ ôvan và sai lệch kích thước.

Đối chiếu kích thước với chứng chỉ CO/CQ

Thông tin trên sản phẩm cần được đối chiếu với phiếu giao hàng, chứng chỉ chất lượng CQ và chứng chỉ thử nghiệm vật liệu khi được yêu cầu. Chứng từ xuất xứ CO giúp xác minh nguồn gốc nhưng không thay thế kết quả kiểm tra cơ tính hoặc kích thước. Ví dụ, lô ống đặt mua có độ dày 10,31 mm cần được đối chiếu với chứng từ và dung sai cho phép. Khi phát hiện sai lệch bất thường, nhà thầu nên tạm dừng nghiệm thu để xác minh.

Kiểm tra ngoại quan và ghi nhận kết quả nghiệm thu

Ngoài kích thước, kỹ sư cần kiểm tra tình trạng đầu ống, mối hàn, bề mặt và dấu nhận diện sản phẩm. Những vết nứt, móp méo hoặc khuyết tật bất thường phải được đánh giá theo tiêu chuẩn nghiệm thu. Ví dụ, đầu ống biến dạng có thể gây khó khăn khi căn chỉnh và hàn nối tại công trường. Sau kiểm tra, nên lập biên bản ghi số lô, vị trí đo, kết quả và tình trạng sản phẩm để thuận tiện truy xuất sau này.

Đơn vị cung cấp ống thép đen cỡ lớn theo yêu cầu

Giá ống thép đen cỡ lớn thường phụ thuộc vào đường kính, độ dày, mác thép, số lượng và điều kiện giao hàng. Cùng một đường kính nhưng độ dày khác nhau có thể tạo ra chênh lệch lớn về trọng lượng và chi phí vật tư. Do đó, báo giá theo từng quy cách sẽ giúp nhà thầu dự toán chính xác hơn. Với những dự án đặt hàng số lượng lớn, cần thống nhất yêu cầu kỹ thuật và thời gian giao trước khi ký hợp đồng.

Thép Huyền Vinh là đơn vị phân phối các dòng ống thép phục vụ xây dựng và công nghiệp, trong đó có sản phẩm ống thép đen cỡ lớn. Website doanh nghiệp giới thiệu ống phi 323,8 mm với các lựa chọn độ dày từ 5,16 đến 12,7 mm, chiều dài tiêu chuẩn 6 m. Khách hàng có thể liên hệ kiểm tra quy cách đang sẵn kho hoặc trao đổi khả năng đặt hàng theo yêu cầu riêng. Tình trạng cung ứng cần được xác nhận tại thời điểm mua.

Khi yêu cầu báo giá, khách hàng nên cung cấp đường kính ngoài, độ dày thành ống, chiều dài cây, tiêu chuẩn sản xuất và tổng số lượng cần mua. Với kích thước phi tiêu chuẩn, cần gửi bản vẽ chi tiết để nhà cung cấp kiểm tra khả năng đáp ứng. Ví dụ, dự án cần ống phi 914,4 mm dày 14 mm phải xác nhận điều kiện chế tạo, vận chuyển và chứng từ. Thông tin đầy đủ giúp báo giá sát nhu cầu thực tế hơn.

Kết luận

Kích thước ống thép đen cỡ lớn rất đa dạng, từ những quy cách phi 219 mm đến các loại đường kính trên 1200 mm phục vụ công trình hạ tầng. Khi lựa chọn, nhà thầu cần quan tâm đồng thời đường kính ngoài, độ dày, trọng lượng lý thuyết và tiêu chuẩn chế tạo. Việc sử dụng bảng tra kết hợp kiểm tra dung sai, chứng từ và điều kiện thi công giúp hạn chế sai sót, tối ưu chi phí và đảm bảo chất lượng công trình.
