Độ dày ống thép đen cỡ lớn là thông số quan trọng quyết định khả năng chịu lực, độ ổn định và chi phí vật tư trong các công trình công nghiệp. Tuy nhiên, mỗi đường kính ống lại có nhiều cấp độ dày khác nhau, được xác định theo tiêu chuẩn kỹ thuật và chỉ số Schedule. Việc lựa chọn sai quy cách có thể ảnh hưởng đến hiệu quả vận hành và an toàn công trình. Bài viết dưới đây sẽ giúp bạn tra cứu tiêu chuẩn, dung sai và cách chọn độ dày phù hợp.

Tổng quan về ống thép đen cỡ lớn trong công nghiệp

Ống thép đen cỡ lớn được sử dụng trong nhiều hệ thống đường ống và kết cấu chịu tải. Để lựa chọn đúng vật tư, nhà thầu cần hiểu cách xác định kích thước, phương pháp sản xuất và yêu cầu kỹ thuật của từng ứng dụng.

Ống thép đen cỡ lớn là gì?

Ống thép đen cỡ lớn là loại ống thép carbon chưa được mạ kẽm, thường có đường kính danh nghĩa từ DN200 (NPS 8, đường kính ngoài 219,1 mm) trở lên. Sản phẩm có thể đạt DN1000 hoặc lớn hơn, tùy năng lực sản xuất. Hai phương pháp phổ biến là hàn dọc ERW/LSAW và hàn xoắn SSAW. Trong đó, DN hoặc NPS chỉ thể hiện kích thước danh nghĩa, không phải đường kính đo thực tế. Vì vậy, cần đối chiếu thêm đường kính ngoài OD và chiều dày thành ống WT.

Ứng dụng thực tế đòi hỏi độ dày tiêu chuẩn

Ống thép đen cỡ lớn được ứng dụng trong hệ thống phòng cháy chữa cháy, cấp thoát nước đô thị, kết cấu giàn không gian, cầu đường và cọc ống móng công trình. Trong hệ thống dẫn dầu, dẫn khí, chiều dày thành ống còn liên quan đến áp suất thiết kế và điều kiện vận hành. Chẳng hạn, một tuyến ống cấp nước DN400 phải được lựa chọn theo áp lực, tải trọng và môi trường lắp đặt. Việc chỉ căn cứ đường kính mà bỏ qua độ dày có thể dẫn đến lựa chọn không phù hợp.

Tiêu chuẩn độ dày ống thép đen cỡ lớn phổ biến hiện nay

Các tiêu chuẩn quốc tế giúp xác định đặc tính vật liệu, phương pháp sản xuất và yêu cầu kiểm tra chất lượng ống thép. Tuy nhiên, cần phân biệt tiêu chuẩn vật liệu với tiêu chuẩn kích thước để tránh nhầm lẫn khi tra cứu hoặc lập hồ sơ mua hàng.

Các tiêu chuẩn quốc tế quy định độ dày ống thép

Những tiêu chuẩn thường gặp gồm ASTM A53 dành cho ống thép đen và mạ kẽm, ASTM A106 dành cho ống thép đúc sử dụng ở nhiệt độ cao, ASTM A500 áp dụng cho ống kết cấu, cùng JIS G3452 và JIS G3454 của Nhật Bản. BS 1387 là tiêu chuẩn cũ đã được thay thế bằng BS EN 10255, chủ yếu áp dụng cho ống có OD đến 165,1 mm. Với ống cỡ lớn, ASME B36.10-2022 là tài liệu quan trọng để tra cứu kích thước và chiều dày.

Phân loại độ dày theo chỉ số Schedule (SCH)

Schedule là hệ thống ký hiệu các cấp chiều dày thành ống, thường gặp như SCH10, SCH20, SCH30, SCH40, SCH80, STD và XS. Với cùng đường kính ngoài OD, chỉ số SCH cao hơn thường tương ứng thành ống dày hơn, nhưng giá trị cụ thể phải tra bảng. Ví dụ, ống DN200 có SCH20 dày 6,35 mm, SCH40 dày 8,18 mm và SCH80 dày 12,70 mm. Đáng chú ý, STD chỉ tương đương SCH40 đến DN250; từ DN300 trở lên, hai ký hiệu này không còn đồng nghĩa.

Bảng tra độ dày ống thép đen cỡ lớn chi tiết

Bảng dưới đây tổng hợp đường kính ngoài OD, các cấp độ dày SCH20, SCH30, SCH40, STD và trọng lượng lý thuyết tương ứng. Dữ liệu được đối chiếu theo hệ kích thước ASME B36.10, giúp kỹ sư và nhà thầu tham khảo khi dự toán vật tư từ DN200 đến DN1000.

Bảng độ dày ống thép đen cỡ lớn tham khảo

Ghi chú:

• Khối lượng (KL) được tính theo SCH40 tại những kích thước có SCH40; các dòng đánh dấu (*) sử dụng STD.
• Dấu “—” biểu thị cấp SCH không được liệt kê cho kích thước tương ứng trong bảng tiêu chuẩn, không có nghĩa nhà máy không thể sản xuất độ dày theo yêu cầu.
• Giá trị STD 9,52 mm đôi khi được trình bày thành 9,53 mm do cách làm tròn từ 0,375 inch.
• Trọng lượng là giá trị lý thuyết, chưa phản ánh dung sai và các phụ kiện đi kèm.

Để tính trọng lượng ống thép theo kích thước thực tế, có thể sử dụng công thức gần đúng: M = 0,02466 × (OD − WT) × WT

Trong đó, M là trọng lượng kg/m, OD là đường kính ngoài và WT là độ dày thành ống, cùng tính bằng mm. Công thức sử dụng khối lượng riêng thép xấp xỉ 7.850 kg/m³. Ví dụ, ống DN200 SCH40 có OD 219,1 mm và WT 8,18 mm, cho trọng lượng khoảng 42,55 kg/m. Một cây dài 6 m có khối lượng lý thuyết khoảng 255,3 kg. Đây là cơ sở hỗ trợ dự toán vận chuyển, nâng hạ và ngân sách vật tư.

Dung sai độ dày ống thép đen cỡ lớn cho phép là bao nhiêu?

Độ dày thực tế của ống thép có thể chênh lệch so với giá trị danh nghĩa do quá trình sản xuất. Mức chênh lệch được chấp nhận phải tuân theo tiêu chuẩn đặt hàng, bởi mỗi loại ống và phương pháp chế tạo có yêu cầu kiểm soát khác nhau.

Quy định dung sai độ dày theo tiêu chuẩn sản xuất

Với ống ASTM A53 hoặc A106, mức thiếu hụt chiều dày thường được giới hạn không quá 12,5% so với chiều dày danh nghĩa, theo điều kiện áp dụng của tiêu chuẩn. ASTM A500 có yêu cầu chiều dày tối thiểu thường không thấp hơn 90% giá trị quy định tại vị trí đo phù hợp. Tuy nhiên, không thể mặc định tất cả tiêu chuẩn ASTM, BS và JIS đều cho phép dung sai ±10% hoặc ±12,5%. Dung sai đường kính ngoài, trọng lượng và điều kiện kiểm tra phải được đối chiếu riêng.

Lý do cần kiểm tra dung sai thực tế khi nhận hàng

Kiểm tra dung sai giúp phát hiện ống có chiều dày thấp hơn giới hạn chấp nhận, giảm nguy cơ ảnh hưởng đến khả năng chịu lực và tuổi thọ công trình. Ví dụ, ống DN300 SCH40 có chiều dày danh nghĩa 10,31 mm; nếu áp dụng giới hạn thiếu hụt 12,5%, chiều dày tối thiểu tương ứng khoảng 9,02 mm. Kết quả thấp hơn mức này cần được đối chiếu hồ sơ kỹ thuật và xử lý trước nghiệm thu. Riêng công trình áp lực, chiều dày còn phải đáp ứng yêu cầu thiết kế tối thiểu.

Hướng dẫn chọn độ dày ống thép đen cỡ lớn phù hợp

Lựa chọn độ dày phù hợp không đơn thuần là tìm loại ống dày nhất hoặc có giá thấp nhất. Nhà thầu cần cân nhắc đồng thời áp suất vận hành, đặc điểm môi trường và tổng chi phí đầu tư để xác định quy cách đáp ứng thiết kế.

Dựa vào áp lực làm việc của hệ thống

Áp suất vận hành là yếu tố quan trọng khi lựa chọn độ dày ống thép đen cỡ lớn. Các cấp SCH20 hoặc SCH30 có thể được xem xét cho hệ thống áp lực thấp, trong khi SCH40 hay SCH80 thường được cân nhắc khi yêu cầu chịu áp cao hơn. Tuy nhiên, không được xem đây là quy tắc lựa chọn cố định. Ví dụ, hệ thống PCCC tòa nhà cao tầng phải được tính theo áp suất thiết kế, xung áp, vật liệu, phương pháp nối và tiêu chuẩn chuyên ngành trước khi quyết định độ dày.

Dựa vào môi trường sử dụng và yếu tố ăn mòn

Môi trường lắp đặt ảnh hưởng trực tiếp đến tuổi thọ và chiều dày cần thiết của đường ống. Những hệ thống tiếp xúc với nước có tính ăn mòn, đất ẩm hoặc hóa chất phải được đánh giá nguy cơ suy giảm chiều dày theo thời gian. Chẳng hạn, tuyến ống thép chôn ngầm gần khu vực ven biển cần tính toán dự phòng ăn mòn và sử dụng lớp bảo vệ thích hợp. Việc tăng chiều dày có thể nâng độ bền nhưng không thay thế được giải pháp chống ăn mòn chuyên dụng.

Dựa vào ngân sách và tối ưu chi phí đầu tư

Độ dày thành ống tăng đồng nghĩa khối lượng thép và chi phí nguyên vật liệu thường tăng theo. Tuy nhiên, lựa chọn thành ống mỏng để tiết kiệm ban đầu có thể làm tăng chi phí bảo trì nếu không đáp ứng điều kiện khai thác. Ví dụ, khi so sánh ống DN400 SCH20 và SCH40, nhà thầu cần tính thêm chi phí vận chuyển, gia công, lắp đặt và bảo vệ bề mặt. Phương án hợp lý phải đáp ứng đầy đủ yêu cầu thiết kế, đồng thời tối ưu tổng chi phí trong vòng đời sử dụng.

Kinh nghiệm kiểm tra và đo độ dày ống thép đen cỡ lớn

Sau khi xác định được quy cách cần mua, công tác kiểm tra thực tế là bước không thể bỏ qua. Nhà thầu nên kết hợp thiết bị đo, hồ sơ chất lượng và đánh giá ngoại quan để hạn chế rủi ro nhận vật tư không đúng yêu cầu kỹ thuật.

Sử dụng thiết bị đo độ dày chuyên dụng

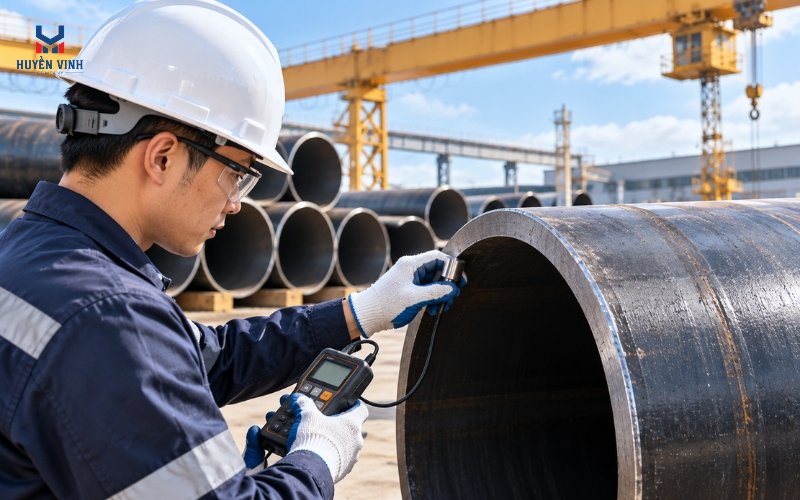

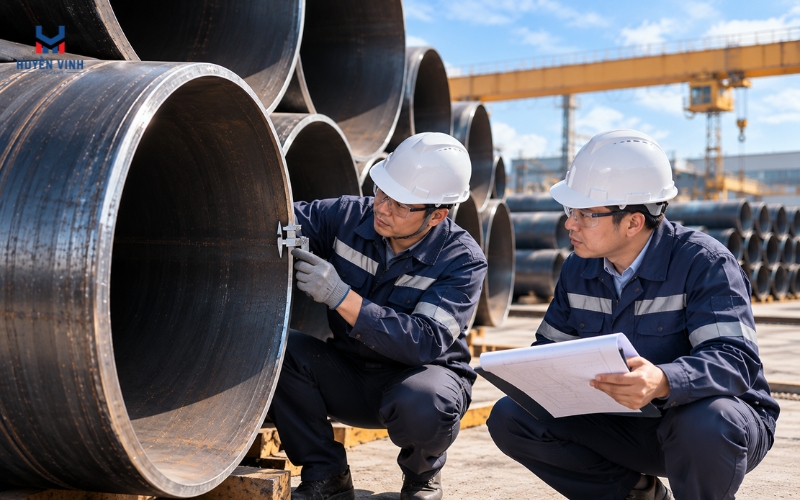

Panme đo chiều dày, thước kẹp điện tử và máy siêu âm đo độ dày là những thiết bị thường được sử dụng để kiểm tra thành ống. Panme phù hợp với vị trí đầu ống có thể tiếp cận, còn thiết bị siêu âm hỗ trợ đo tại nhiều vị trí trên thân ống khi được hiệu chuẩn và sử dụng đúng cách. Ví dụ, khi kiểm tra ống DN500, nên đo tại nhiều điểm quanh chu vi và dọc chiều dài để phát hiện chênh lệch bất thường thay vì chỉ đo một vị trí.

Kiểm tra chứng chỉ CO, CQ và Test Report

Hồ sơ chất lượng giúp xác định nguồn gốc và mức độ phù hợp của vật tư với yêu cầu đặt hàng. Khi nhận ống thép từ Hòa Phát, SeAH, Minh Ngọc hoặc hàng nhập khẩu, nhà thầu nên yêu cầu giấy tờ xuất xứ, chứng nhận chất lượng và Mill Test Certificate tương ứng nếu có trong hợp đồng. Cần đối chiếu mác thép, số lô, kích thước, kết quả thử nghiệm và dấu nhận diện sản phẩm. Riêng chứng chỉ CO không thay thế được báo cáo kiểm nghiệm chất lượng của nhà sản xuất.

Kiểm tra ngoại quan và chất lượng đường hàn

Ngoại quan ống thép cần được kiểm tra tại đầu ống, thân ống và khu vực đường hàn. Những dấu hiệu như nứt, móp méo, ăn mòn sâu hoặc mối hàn không đồng đều phải được ghi nhận để đánh giá. Với ống hàn dọc hoặc hàn xoắn cỡ lớn, kiểm tra bằng mắt thường chỉ hỗ trợ phát hiện khuyết tật bề mặt, không đủ xác nhận độ ngấu bên trong. Khi hồ sơ thiết kế yêu cầu, cần thực hiện kiểm tra không phá hủy như siêu âm hoặc chụp bức xạ theo quy trình phù hợp.

Kết luận

Hiểu rõ độ dày ống thép đen cỡ lớn giúp nhà thầu lựa chọn vật tư phù hợp với từng yêu cầu kỹ thuật và điều kiện vận hành thực tế. Bên cạnh việc tra cứu các cấp SCH20, SCH30, SCH40 hay STD, cần đặc biệt chú ý đến đường kính ngoài, trọng lượng lý thuyết, dung sai và tiêu chuẩn sản xuất. Việc kiểm tra đầy đủ trước khi nhập hàng sẽ góp phần giảm rủi ro thi công, tối ưu chi phí và nâng cao chất lượng công trình.

Nếu đang tìm kiếm đơn vị tư vấn và cung cấp ống thép cho công trình, khách hàng có thể liên hệ Thép Huyền Vinh để được hỗ trợ lựa chọn quy cách theo nhu cầu sử dụng. Với định hướng cung cấp vật tư thép cho xây dựng và công nghiệp, Huyền Vinh hỗ trợ khách hàng đối chiếu thông số kỹ thuật, trao đổi yêu cầu về tiêu chuẩn và chủng loại sản phẩm.
