Tiêu chuẩn ống thép cỡ lớn là yếu tố then chốt quyết định chất lượng, độ bền và mức độ an toàn của vật liệu khi sử dụng trong các công trình quy mô lớn. Từ yêu cầu về kích thước, độ dày thành ống đến khả năng chịu lực và chống ăn mòn, mỗi tiêu chuẩn đều đóng vai trò bảo đảm ống thép đáp ứng đúng yêu cầu kỹ thuật. Việc hiểu rõ các tiêu chuẩn phổ biến giúp nhà thầu, kỹ sư và doanh nghiệp lựa chọn sản phẩm phù hợp, tối ưu chi phí và nâng cao hiệu quả thi công.

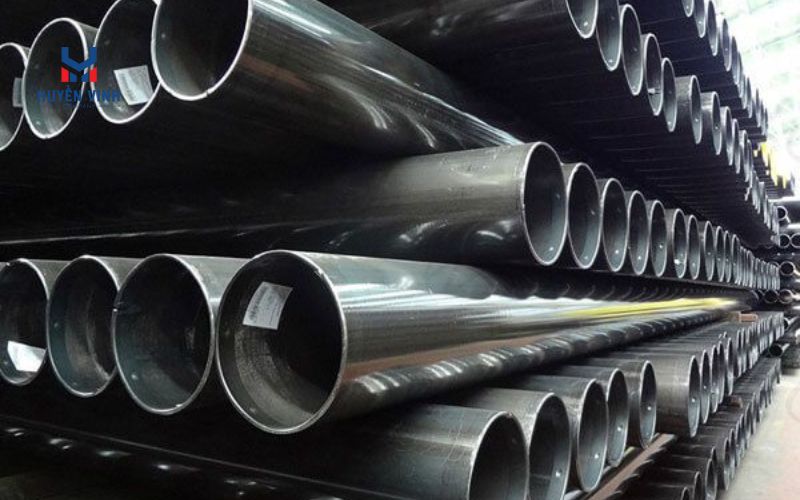

Tổng quan về tiêu chuẩn ống thép cỡ lớn

Trong ngành công nghiệp xây dựng và dầu khí hiện đại, việc lựa chọn ống thép phù hợp với các tiêu chuẩn kỹ thuật là yếu tố then chốt quyết định độ bền và tuổi thọ công trình. Tiêu chuẩn ống thép cỡ lớn không chỉ quy định về kích thước mà còn bao gồm các thông số về tính chất cơ học, hóa học và phương pháp kiểm tra chất lượng.

Các tiêu chuẩn quốc tế như ASTM (American Society for Testing and Materials) và API (American Petroleum Institute) được áp dụng rộng rãi tại Việt Nam và toàn cầu. Những quy định này giúp nhà thầu, kỹ sư và nhà sản xuất có cơ sở pháp lý để lựa chọn, thiết kế và thi công các hệ thống đường ống an toàn, hiệu quả.

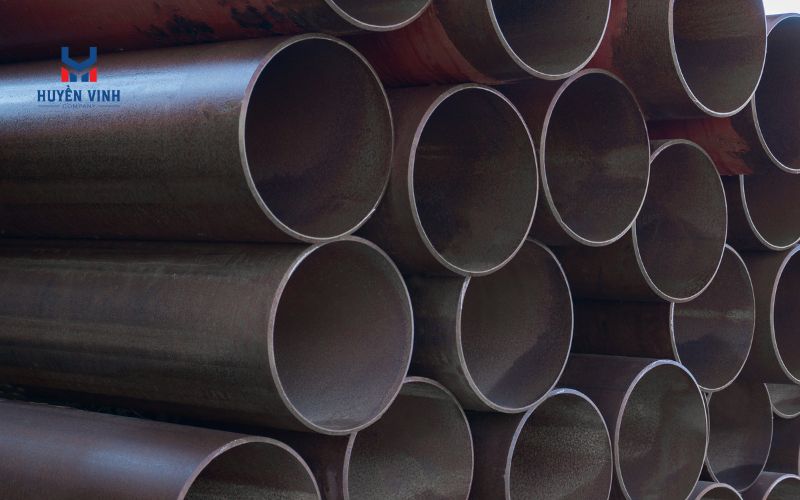

Tiêu chuẩn ống thép cỡ lớn phổ biến nhất hiện nay

Tiêu chuẩn ASTM A53

Phân loại ống thép theo ASTM A53

ASTM A53 là một trong những tiêu chuẩn ống thép cỡ lớn được sử dụng phổ biến nhất cho các ứng dụng dẫn nước, hơi nước và khí đốt. Tiêu chuẩn này chia ống thép cacbon thành hai loại chính dựa trên phương pháp sản xuất: Loại F (ống thép hàn) được tạo ra bằng cách uốn và hàn các tấm thép phẳng, trong khi Loại S (ống thép liền mạch) được sản xuất qua quá trình đúc hoặc cán phôi thép nguyên khối.

Về phân cấp chất lượng, ASTM A53 quy định hai cấp độ khác nhau. Cấp A phù hợp với các ứng dụng thông thường có yêu cầu độ bền trung bình, trong khi Cấp B được thiết kế cho những công trình đòi hỏi độ bền kéo cao hơn và khả năng chịu lực tốt hơn.

Thông số kỹ thuật chi tiết

Kích thước ống theo tiêu chuẩn này dao động từ 1/8 inch đến 26 inch về đường kính danh định (NPS). Độ dày thành ống được tính toán cẩn thận dựa trên áp suất làm việc và môi trường sử dụng. Đối với Cấp A, độ bền kéo tối thiểu đạt 241 MPa (35.000 psi) với độ dãn dài ít nhất 20%, đảm bảo tính linh hoạt khi chịu tải. Cấp B yêu cầu nghiêm ngặt hơn với độ bền kéo tối thiểu 276 MPa (40.000 psi) và độ dãn dài 15%.

Các thử nghiệm bắt buộc bao gồm kiểm tra uốn để đánh giá khả năng chống nứt, thử nghiệm thủy lực để xác nhận tính kín khít và khả năng chịu áp suất của đường ống. Những kiểm tra này đảm bảo sản phẩm cuối cùng đáp ứng đầy đủ yêu cầu an toàn vận hành.

Tiêu chuẩn ASTM A500

Đặc điểm nổi bật của ASTM A500

Tiêu chuẩn ống thép cỡ lớn ASTM A500 được thiết kế đặc biệt cho các ứng dụng kết cấu trong xây dựng, khác với ASTM A53 tập trung vào vận chuyển chất lỏng và khí. Ống thép theo tiêu chuẩn này thường được sử dụng làm cột, dầm và khung kết cấu cho các công trình dân dụng và công nghiệp.

Yêu cầu về tính chất cơ học của ASTM A500 cao hơn đáng kể so với A53. Độ bền kéo tối thiểu phải đạt 345 MPa (50.000 psi), cao hơn khoảng 25% so với Cấp B của A53. Độ dãn dài tối thiểu được quy định ở mức 15%, đủ để đảm bảo tính dẻo dai cần thiết trong các kết cấu chịu lực.

Phân loại theo lớp chất lượng

Hệ thống phân loại của ASTM A500 bao gồm bốn lớp từ A đến D, mỗi lớp phù hợp với một nhóm ứng dụng cụ thể. Lớp A và B được sử dụng cho các kết cấu thông thường ở nhiệt độ môi trường bình thường. Lớp C nâng cao khả năng chịu nhiệt độ cao, phù hợp với môi trường làm việc khắc nghiệt hơn. Lớp D đại diện cho cấp độ cao nhất với độ bền kéo và khả năng chịu nhiệt độ vượt trội, thường được chọn cho các công trình đặc biệt quan trọng.

Việc lựa chọn lớp phù hợp phụ thuộc vào điều kiện vận hành, tải trọng thiết kế và yêu cầu về tuổi thọ công trình. Nhà thiết kế cần cân nhắc kỹ lưỡng giữa chi phí đầu tư và hiệu suất dài hạn.

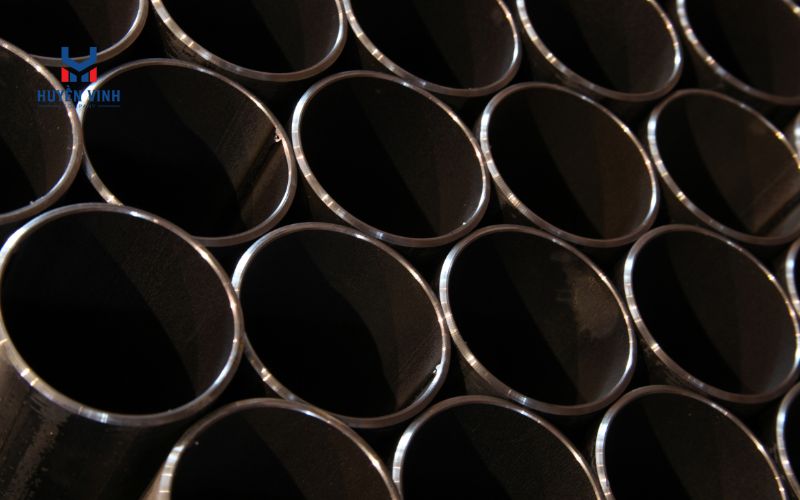

Tiêu chuẩn API 5L

Tầm quan trọng của API 5L

API 5L do Viện Dầu khí Hoa Kỳ ban hành, là tiêu chuẩn ống thép cỡ lớn hàng đầu cho hệ thống vận chuyển dầu khí trên toàn cầu. Tiêu chuẩn này quy định chi tiết về quy trình sản xuất, kiểm tra chất lượng và các yêu cầu kỹ thuật nghiêm ngặt để đảm bảo an toàn tuyệt đối trong vận chuyển các sản phẩm dầu mỏ, khí thiên nhiên và các chất lỏng công nghiệp.

Hệ thống đường ống dầu khí hoạt động trong điều kiện áp suất cao và môi trường ăn mòn, do đó việc tuân thủ API 5L không chỉ là yêu cầu kỹ thuật mà còn là nghĩa vụ pháp lý trong nhiều quốc gia.

Mức độ kỹ thuật sản phẩm (PSL)

API 5L phân chia sản phẩm thành hai mức độ kỹ thuật: PSL 1 và PSL 2. PSL 1 đáp ứng các yêu cầu cơ bản về thành phần hóa học và tính chất cơ học, phù hợp với các ứng dụng tiêu chuẩn có mức độ rủi ro thấp hơn. PSL 2 áp đặt các yêu cầu kiểm tra nghiêm ngặt hơn, bao gồm kiểm tra siêu âm, kiểm tra từ tính và các phương pháp phi phá hủy khác để phát hiện khuyết tật bên trong.

Lựa chọn giữa PSL 1 và PSL 2 phụ thuộc vào tầm quan trọng của dự án, môi trường vận hành và quy định của cơ quan quản lý địa phương. Các dự án offshore và đường ống xuyên quốc gia thường yêu cầu PSL 2 để tối thiểu hóa rủi ro sự cố.

Các cấp thép trong API 5L

Hệ thống phân cấp của tiêu chuẩn ống thép cỡ lớn API 5L sử dụng ký hiệu “X” kết hợp với con số biểu thị độ bền kéo tối thiểu tính bằng nghìn psi. Cấp X42 với độ bền 290 MPa phù hợp cho các đường ống áp suất thấp và trung bình. X52 (360 MPa) là lựa chọn phổ biến cho nhiều dự án dầu khí quy mô vừa. X60 và X70 với độ bền lần lượt 414 MPa và 483 MPa được ưa chuộng trong các dự án quy mô lớn, đòi hỏi khả năng chịu áp suất cao và giảm thiểu số lượng mối hàn.

Xu hướng hiện nay trong ngành dầu khí đang chuyển dịch sang sử dụng các cấp thép cao hơn để tối ưu chi phí vận hành. Ống thép cấp cao cho phép sử dụng thành ống mỏng hơn với cùng khả năng chịu áp, giảm trọng lượng và chi phí vận chuyển, lắp đặt.

Xem thêm: Quy cách ống thép cỡ lớn phổ biến

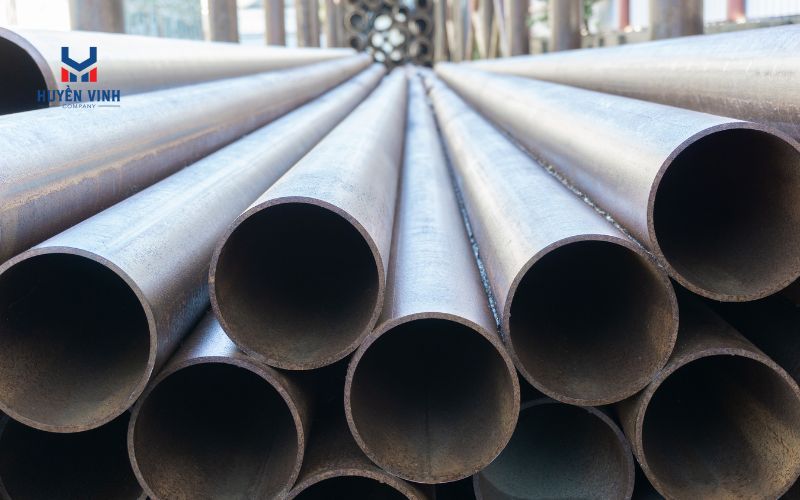

So sánh tiêu chuẩn ống thép cỡ lớn phổ biến

ASTM A53 và ASTM A500

Hai tiêu chuẩn ống thép cỡ lớn này phục vụ các mục đích khác nhau trong ngành xây dựng. ASTM A53 tập trung vào ứng dụng vận chuyển chất lỏng và khí, với yêu cầu về tính kín khít và khả năng chịu áp suất. Ngược lại, ASTM A500 được thiết kế cho kết cấu thép, ưu tiên độ bền kéo và khả năng chịu tải trọng tĩnh và động.

Về mặt kinh tế, ASTM A53 thường có giá thành thấp hơn do yêu cầu kỹ thuật đơn giản hơn. Tuy nhiên, việc lựa chọn giữa hai tiêu chuẩn không nên chỉ dựa vào giá mà phải xem xét kỹ lưỡng yêu cầu kỹ thuật của dự án để đảm bảo an toàn và hiệu quả.

ASTM và API 5L

API 5L được thiết kế riêng cho ngành dầu khí với các yêu cầu kỹ thuật cao hơn nhiều so với các tiêu chuẩn ASTM. Hệ thống phân cấp theo độ bền kéo của API 5L cho phép kỹ sư lựa chọn chính xác vật liệu phù hợp với điều kiện vận hành cụ thể. Các yêu cầu về kiểm tra phi phá hủy và truy xuất nguồn gốc trong API 5L cũng nghiêm ngặt hơn.

Chi phí sản xuất ống thép theo API 5L cao hơn đáng kể do quy trình kiểm soát chất lượng phức tạp, nhưng điều này được bù đắp bằng độ tin cậy cao và tuổi thọ kéo dài trong các ứng dụng quan trọng.

Bảng tiêu chuẩn ống thép cỡ lớn chi tiết

Tiêu chuẩn	Loại ống áp dụng	Kích thước ống cỡ lớn (tham khảo)	Độ dày thành (WT)	Đặc điểm / Ứng dụng chính
API 5L	Ống dẫn dầu khí (Line pipe) – hàn/ liền mạch	OD 219 – 1422 mm	6 – 50 mm	Dẫn dầu, khí, đường ống truyền tải áp lực cao
ASTM A53	Ống thép cacbon – hàn & liền mạch	OD đến 1219 mm	2.3 – 40 mm	Đường ống cấp thoát nước, công nghiệp, cơ điện
ASTM A106	Ống liền mạch chịu nhiệt	OD đến 1016 mm	WT lớn tùy cấp A/B/C	Đường ống áp lực & nhiệt độ cao (hơi, dầu nóng)
EN 10219	Ống kết cấu hàn định hình nguội	OD 60 – 1220 mm	2 – 40 mm	Kết cấu thép, nhà xưởng, cột, giàn không gian
EN 10210	Ống kết cấu chế tạo nóng (hot finished)	OD đến 1500 mm	WT lớn 6 – 80 mm	Kết cấu chịu tải lớn, cầu, nhà thép, cọc
JIS G3454 / G3456	Ống thép hàn/ liền mạch cho công nghiệp	OD đến 1000+ mm	3 – 40 mm	Đường ống công nghiệp, hơi, nước, PCCC
TCVN (tương đương ASTM/EN)	Áp dụng theo từng loại ống cụ thể	Tùy tiêu chuẩn tham chiếu	Tùy tiêu chuẩn	Công trình xây dựng, hạ tầng, dân dụng & công nghiệp

Cách kiểm tra tiêu chuẩn ống thép cỡ lớn

Quy trình kiểm tra chất lượng

Mọi sản phẩm tuân thủ tiêu chuẩn ống thép cỡ lớn đều phải trải qua chuỗi kiểm tra nghiêm ngặt. Kiểm tra thành phần hóa học đảm bảo tỷ lệ các nguyên tố như cacbon, mangan, lưu huỳnh và phospho nằm trong giới hạn cho phép. Các thử nghiệm cơ học bao gồm thử kéo, thử va đập và thử độ cứng để xác nhận tính chất vật lý của thép.

Kiểm tra phi phá hủy (NDT) sử dụng công nghệ siêu âm, từ tính hoặc tia X để phát hiện các khuyết tật bên trong mà không làm hỏng sản phẩm. Đối với các tiêu chuẩn cao cấp như API 5L PSL 2, tỷ lệ kiểm tra có thể lên đến 100% độ dài ống.

Chứng nhận và tài liệu kỹ thuật

Nhà sản xuất phải cung cấp đầy đủ chứng chỉ chất lượng (Mill Test Certificate – MTC) cho mỗi lô hàng. Tài liệu này ghi nhận kết quả tất cả các thử nghiệm, thành phần hóa học thực tế và xác nhận sản phẩm đáp ứng tiêu chuẩn công bố. Trong các dự án lớn, bên thứ ba độc lập có thể được mời để kiểm tra và chứng nhận chất lượng, tăng cường độ tin cậy.

Việc lưu trữ và quản lý tài liệu kỹ thuật rất quan trọng cho các hoạt động bảo trì và sửa chữa trong tương lai. Hệ thống truy xuất nguồn gốc cho phép xác định nguồn gốc và lịch sử sản xuất của từng đoạn ống khi cần thiết.

Ứng dụng của từng tiêu chuẩn ống thép cỡ lớn

ASTM A53 trong hệ thống công trình

Ống thép ASTM A53 là lựa chọn hàng đầu cho hệ thống cấp t配nước sinh hoạt, hệ thống PCCC và đường ống hơi nước trong các tòa nhà và khu công nghiệp. Độ tin cậy cao và chi phí hợp lý khiến tiêu chuẩn này trở thành lựa chọn phổ biến cho các dự án có ngân sách hạn chế nhưng vẫn đảm bảo chất lượng.

Trong ngành công nghiệp thực phẩm và dược phẩm, ASTM A53 cũng được sử dụng rộng rãi sau khi qua xử lý bề mặt phù hợp để đáp ứng các yêu cầu vệ sinh nghiêm ngặt.

ASTM A500 trong xây dựng dân dụng

Các công trình nhà cao tầng, nhà xưởng và cầu cạn sử dụng ống thép ASTM A500 làm cột chịu lực, giằng kết cấu và hệ khung. Khả năng chịu tải trọng cao và tính dẻo dai tốt giúp kết cấu đàn hồi trong điều kiện động đất hoặc gió mạnh.

Ống thép vuông và chữ nhật theo ASTM A500 đặc biệt phù hợp cho các thiết kế kiến trúc hiện đại, kết hợp giữa tính thẩm mỹ và khả năng chịu lực. Việc gia công và lắp ráp cũng đơn giản hơn so với các loại kết cấu thép khác.

API 5L trong dầu khí

Các đường ống vận chuyển dầu thô, khí thiên nhiên và sản phẩm hóa dầu đều áp dụng tiêu chuẩn ống thép cỡ lớn API 5L. Từ các dự án onshore đơn giản đến các hệ thống offshore phức tạp, API 5L đảm bảo độ an toàn cao nhất trong môi trường khắc nghiệt.

Xu hướng phát triển năng lượng sạch và khí hóa lỏng (LNG) đang tạo ra nhu cầu mới cho ống thép API 5L cấp cao, có khả năng chịu nhiệt độ cực thấp và áp suất siêu cao.

Hướng dẫn lựa chọn tiêu chuẩn ống thép cỡ lớn phù hợp

Phân tích yêu cầu dự án

Bước đầu tiên trong việc lựa chọn tiêu chuẩn ống thép cỡ lớn là xác định rõ mục đích sử dụng và điều kiện vận hành. Các câu hỏi cần trả lời bao gồm: môi trường làm việc có ăn mòn hay không, áp suất và nhiệt độ vận hành tối đa là bao nhiêu, tuổi thọ yêu cầu của hệ thống và các quy định pháp lý địa phương.

Kỹ sư thiết kế cần tham khảo ý kiến từ nhà sản xuất và các chuyên gia có kinh nghiệm để đảm bảo lựa chọn tối ưu. Việc chọn tiêu chuẩn cao hơn cần thiết sẽ gây lãng phí ngân sách, trong khi chọn tiêu chuẩn thấp hơn có thể dẫn đến rủi ro an toàn.

Cân nhắc về kinh tế và bảo trì

Chi phí ban đầu chỉ là một phần trong tổng chi phí sở hữu. Các yếu tố như tuổi thọ sản phẩm, chi phí bảo trì, và khả năng chịu đựng điều kiện khắc nghiệt cũng cần được tính toán. Ống thép chất lượng cao có thể có giá mua đắt hơn nhưng tiết kiệm đáng kể chi phí vận hành và bảo trì trong dài hạn.

Khả năng cung ứng và thời gian giao hàng cũng là yếu tố quan trọng trong quyết định lựa chọn tiêu chuẩn. Một số tiêu chuẩn đặc biệt có thể yêu cầu thời gian sản xuất dài hơn và ảnh hưởng đến tiến độ dự án.

Kết luận

Nắm vững tiêu chuẩn ống thép cỡ lớn không chỉ giúp đảm bảo chất lượng công trình mà còn hạn chế rủi ro trong quá trình sử dụng. Dựa vào từng tiêu chuẩn kỹ thuật, bạn có thể chọn đúng loại ống thép phù hợp với mục đích, môi trường và tải trọng làm việc. Đây là bước quan trọng để xây dựng hệ thống bền vững, an toàn và đạt hiệu suất tối ưu. Nếu cần tư vấn chi tiết từng tiêu chuẩn hoặc báo giá cụ thể cho từng loại ống thép cỡ lớn, bạn có thể yêu cầu thêm để được hỗ trợ.
