Lắp đặt thép ống mạ kẽm là một quy trình kỹ thuật quan trọng, đảm bảo độ bền vững và tuổi thọ cho mọi công trình xây dựng, từ hệ thống cấp thoát nước, giàn giáo, đến kết cấu nhà xưởng. Bạn đang tìm kiếm hướng dẫn chi tiết để thực hiện công việc này một cách chuẩn xác, an toàn và tối ưu chi phí? Bài viết này sẽ đi sâu vào từng bước lắp đặt thép ống mạ kẽm, từ khâu chuẩn bị vật tư, kỹ thuật cắt ren, đến các biện pháp bảo vệ mối nối, giúp bạn hoàn thiện hệ thống một cách chuyên nghiệp nhất.

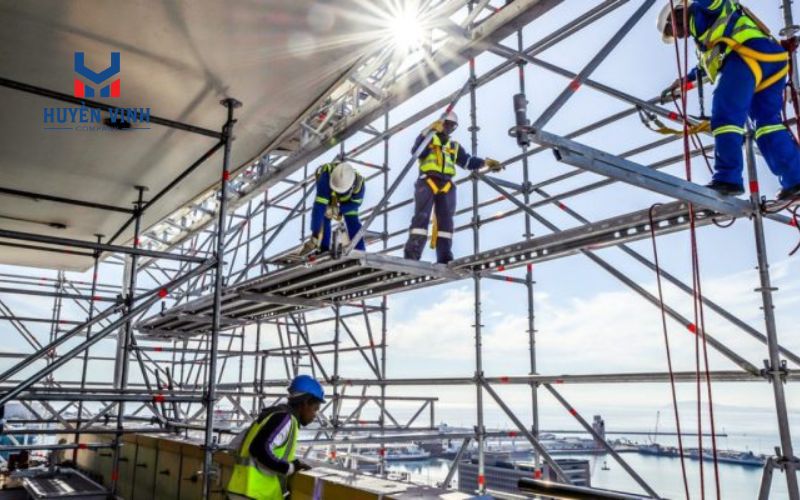

Tại sao cần lắp đặt thép ống mã kẽm đúng kỹ thuật?

Thép ống mạ kẽm là loại ống thép được phủ một lớp kẽm bảo vệ bên ngoài thông qua công nghệ mạ nhúng nóng hoặc mạ điện. Quá trình mạ nhúng nóng diễn ra ở nhiệt độ khoảng 450°C, tạo ra lớp kẽm dày và đồng đều với độ bám dính cao. Trong khi đó, phương pháp mạ điện sử dụng dòng điện để tạo lớp phủ mỏng hơn nhưng chi phí thấp hơn. Lớp mạ kẽm này đóng vai trò như lá chắn bảo vệ thép bên trong khỏi tác động của oxy và độ ẩm, ngăn chặn quá trình ăn mòn hiệu quả.

Việc lắp đặt thép ống mạ kẽm đúng kỹ thuật không chỉ đơn thuần là nối các đoạn ống lại với nhau. Đây là quy trình kỹ thuật đòi hỏi sự chính xác cao, từ khâu chuẩn bị, đo đạc, cắt ống, cho đến nối ống và kiểm tra nghiệm thu. Một sai sót nhỏ trong quá trình thi công có thể dẫn đến hậu quả nghiêm trọng như rò rỉ nước, giảm áp suất hệ thống, ăn mòn sớm tại vị trí nối, thậm chí gây sập đổ toàn bộ hệ thống đường ống. Theo thống kê từ các đơn vị thi công, hơn 60% sự cố hệ thống ống nước xuất phát từ lỗi lắp đặt không đúng quy trình.

Phân Loại Thép Ống Mạ Kẽm

Thép ống mạ kẽm được phân loại theo nhiều tiêu chí khác nhau:

Theo tiêu chuẩn sản xuất:

• TCVN 6286: Tiêu chuẩn Việt Nam quy định về ống thép hàn mạ kẽm
• ASTM A53: Tiêu chuẩn Mỹ cho ống thép đen và mạ kẽm
• JIS G3444: Tiêu chuẩn Nhật Bản về ống thép cacbon cho mục đích kết cấu

Theo kích thước đường kính:

• Ống nhỏ: DN15, DN20, DN25 (dùng cho nước sinh hoạt)
• Ống trung bình: DN32, DN40, DN50 (cấp nước công nghiệp)
• Ống lớn: DN65 đến DN150 (hệ thống chữa cháy, tưới tiêu)

Theo độ dày lớp mạ kẽm:

• Mạ mỏng: 45-60 μm (môi trường ít ăn mòn)
• Mạ tiêu chuẩn: 85-100 μm (phổ biến nhất)
• Mạ dày: trên 100 μm (môi trường khắc nghiệt, ven biển)

 Ứng Dụng Phổ Biến Trong Xây Dựng

Thép ống mạ kẽm có phạm vi ứng dụng rộng rãi nhờ tính năng vượt trội:

• Hệ thống cấp nước sinh hoạt: Từ chung cư, nhà cao tầng đến nhà riêng lẻ, đảm bảo nước sạch không bị nhiễm gỉ
• Hệ thống chữa cháy: Sprinkler, đường ống cứu hỏa yêu cầu độ bền cao và phản ứng nhanh
• Công nghiệp: Vận chuyển khí nén, dầu nhớt, hóa chất không ăn mòn mạnh
• Nông nghiệp: Hệ thống tưới nhỏ giọt, phun mưa quy mô lớn
• Kết cấu xây dựng: Khung giàn giáo, lan can, hàng rào, khung nhà kho

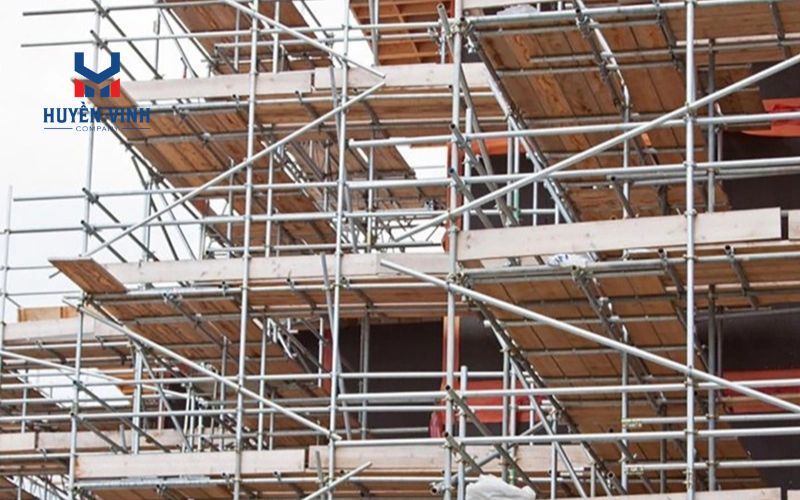

Chuẩn bị trước khi lắp đặt thép ống mạ kẽm

Giai đoạn chuẩn bị quyết định 70% chất lượng công trình. Việc đầu tư thời gian và công sức vào bước này sẽ giúp tiết kiệm đáng kể chi phí và thời gian thi công sau này.

Danh Sách Vật Liệu Và Dụng Cụ Cần Thiết

Vật liệu chính:

• Ống thép mạ kẽm các cỡ phù hợp với thiết kế
• Phụ kiện nối: khuỷu 90°, 45°, tê nối, nối thẳng, nút bịt
• Van khóa: van cầu, van khóa góc, van một chiều
• Vật liệu kín: băng teflon, sơn keo chống rò, keo dán ống
• Sơn chống gỉ giàu kẽm cho vùng hàn và cắt

Dụng cụ thi công:

• Máy cắt ống hoặc cưa sắt
• Máy tiện ren (nếu nối bằng ren)
• Máy hàn điện/hàn hơi (nếu nối bằng hàn)
• Bộ dụng cụ đo: thước cuộn, thước thuỷ, máy cân mực laser
• Mỏ lết, cờ lê, kìm, tuốc nơ vít đầy đủ

Thiết bị bảo hộ bắt buộc:

• Mũ bảo hiểm tiêu chuẩn
• Găng tay chống cắt và chịu nhiệt
• Kính bảo hộ chống bụi và tia hàn
• Giày bảo hộ có mũi sắt
• Quần áo bảo hộ dài tay
• Khẩu trang chống bụi kim loại

Khảo Sát Hiện Trường Và Lập Sơ Đồ

Trước khi bắt tay vào lắp đặt thép ống mạ kẽm, cần thực hiện khảo sát kỹ lưỡng hiện trường. Đo đạc chính xác khoảng cách từ nguồn nước đến các điểm sử dụng, xác định vị trí chướng ngại vật như cột, dầm, đường điện. Vẽ sơ đồ isometric chi tiết ghi rõ độ cao, khoảng cách, góc nối, vị trí van khóa. Sơ đồ này cần được duyệt bởi chủ đầu tư và đơn vị giám sát trước khi thi công.

Đặc biệt lưu ý khoảng cách an toàn: cách đường điện tối thiểu 30cm, cách tường 5-10cm để dễ bảo trì, tránh đặt ống ở nơi có nhiệt độ cao hoặc tiếp xúc trực tiếp với hóa chất ăn mòn. Xác định độ dốc tối thiểu 0.5% theo chiều dài ống để thoát nước và khí dễ dàng.

Xem thêm: Xu hướng sử dụng ống thép mạ kẽm hiện nay

Tính Toán Khối Lượng Chính Xác

Công thức cơ bản tính lượng ống cần dùng: L = L1 + L2 + … + Ln + (10% x ΣL), trong đó L1, L2… là chiều dài từng đoạn ống theo sơ đồ, cộng thêm 10% dự phòng cho hao hụt khi cắt và nối.

Chọn đường kính ống phù hợp dựa trên lưu lượng nước cần thiết. Ví dụ: với lưu lượng 30 lít/phút và vận tốc nước 1.5 m/s, đường kính ống cần thiết là khoảng DN25. Đối với hệ thống chữa cháy, cần tuân thủ nghiêm ngặt TCVN 2622 về yêu cầu áp suất và lưu lượng tối thiểu.

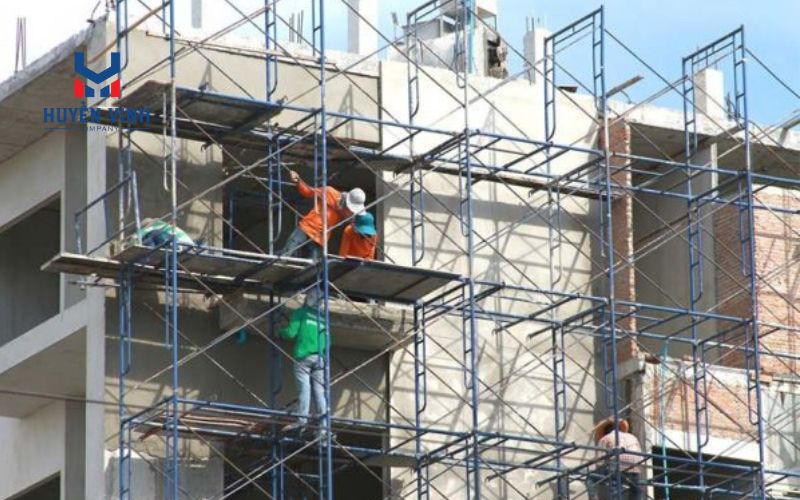

Quy Trình Lắp Đặt Thép Ống Mạ Kẽm Chi Tiết

Bước 1: Đo Đạc Và Đánh Dấu Chính Xác

Sử dụng thước cuộn và máy cân mực laser để xác định vị trí lắp đặt. Đánh dấu rõ ràng điểm bắt đầu, điểm kết thúc, vị trí giá đỡ, vị trí nối ống bằng phấn hoặc bút dầu. Kiểm tra độ vuông góc với tường và sàn bằng ê-ke hoặc thước góc. Đối với đường ống ngang, dùng dây căng hoặc laser để đảm bảo độ thẳng tuyệt đối. Ghi chép kỹ lưỡng các số đo vào sổ thi công để tham khảo khi cần.

Bước 2: Cắt Ống Theo Kích Thước Chuẩn

Lắp đặt thép ống mạ kẽm đòi hỏi việc cắt ống phải đạt độ chính xác cao. Sử dụng máy cắt ống chuyên dụng hoặc cưa sắt với lưỡi mịn. Đánh dấu vị trí cắt bằng thước góc để mặt cắt vuông góc 90 độ với trục ống. Sau khi cắt, dùng giũa hoặc máy mài để làm nhẵn mép cắt, loại bỏ gờ kim loại có thể gây rách băng kín hoặc làm giảm diện tích lưu thông. Kiểm tra lại kích thước thực tế so với thiết kế trước khi tiến hành bước tiếp theo.

Bước 3: Làm Sạch Bề Mặt Ống

Dùng giẻ sạch hoặc bàn chải để loại bỏ bụi bặm, dầu mỡ dính trên bề mặt ống và bên trong lòng ống. Kiểm tra kỹ lớp mạ kẽm có bị trầy xước, bong tróc hay không. Nếu phát hiện vết hư hỏng, cần phủ sơn chống gỉ giàu kẽm ngay lập tức. Đối với ống đã để lâu có vết bẩn cứng đầu, có thể dùng dung dịch tẩy rửa chuyên dụng không ăn mòn kẽm, sau đó rửa sạch bằng nước và lau khô hoàn toàn.

Bước 4: Nối Các Đoạn Ống

Có ba phương pháp chính để nối ống:

Nối ren: Quấn băng teflon 4-6 vòng theo chiều kim đồng hồ lên ren của ống đực. Vặn phụ kiện vào ống bằng mỏ lết với lực vừa phải, đảm bảo ren ăn chặt nhưng không làm vỡ phụ kiện. Phương pháp này phù hợp với ống đường kính nhỏ, dễ tháo lắp sau này.

Nối hàn: Sử dụng máy hàn điện hoặc hàn hơi để hàn mối nối. Điều chỉnh nhiệt độ hàn phù hợp để không làm cháy lớp mạ. Sau khi hàn, mài nhẵn mối hàn và phủ sơn chống gỉ lên vùng bị cháy lớp kẽm. Phương pháp này cho độ bền cao nhất, thích hợp với đường ống áp lực cao.

Nối mặt bích: Dùng cho ống đường kính lớn (từ DN50 trở lên). Đặt gasket cao su giữa hai mặt bích, xiết chéo các bu lông với moment theo quy định. Phương pháp này giúp tháo lắp dễ dàng khi bảo trì.

Bước 5: Cố Định Ống Bằng Giá Đỡ

Lắp đặt thép ống mạ kẽm cần hệ thống giá đỡ vững chắc. Khoảng cách giữa các điểm đỡ phụ thuộc vào đường kính ống: DN15-25 cách nhau 1.5m, DN32-50 cách nhau 2m, DN65-100 cách nhau 2.5m. Sử dụng kẹp ống có đệm cao su để tránh mài mòn lớp mạ. Cố định kẹp vào tường hoặc trần bằng đinh nở, bu lông hóa học đảm bảo chịu lực tốt. Đối với đường ống ngang, giá đỡ phải chịu được toàn bộ trọng lượng ống cùng nước bên trong.

Bước 6: Kiểm Tra Và Căn Chỉnh

Sử dụng thước thuỷ hoặc máy laser để kiểm tra độ thẳng và độ dốc của toàn hệ thống. Điều chỉnh các giá đỡ nếu phát hiện điểm võng hoặc lệch. Đảm bảo không có đoạn ống nào bị uốn cong, xoắn vặn. Kiểm tra tất cả các mối nối bằng cách quan sát bằng mắt, đảm bảo không có khe hở. Ghi lại vị trí chính xác của các van khóa, điểm thoát nước vào bản vẽ hoàn công để tiện tra cứu khi bảo trì.

Các Lỗi Thường Gặp Và Cách Khắc Phục

Lỗi Nối Ống Không Kín

Biểu hiện: Nước rỉ tại mối nối, áp suất giảm. Nguyên nhân thường do quấn băng teflon sai chiều, quấn không đủ số vòng, hoặc vặn ren không chặt. Để khắc phục, tháo phụ kiện ra, làm sạch ren cũ, quấn lại băng teflon đúng cách (4-6 vòng theo chiều kim đồng hồ), sau đó vặn chặt với lực đều. Phòng ngừa: Luôn kiểm tra chiều quấn băng và sử dụng băng teflon chất lượng tốt.

Lỗi Cắt Ống Không Vuông Góc

Mặt cắt lệch khiến mối nối bị căng không đều, dễ gây rò rỉ hoặc bể ren. Nguyên nhân là không sử dụng thước góc khi đánh dấu hoặc cắt quá nhanh. Cách khắc phục: Cắt lại đoạn ống hoặc dùng máy mài để chỉnh mặt cắt về 90 độ. Phòng ngừa: Luôn đánh dấu cẩn thận, cố định ống chắc chắn khi cắt, sử dụng máy cắt ống chuyên dụng nếu có thể.

Lỗi Khoảng Cách Giá Đỡ Không Phù Hợp

Giá đỡ đặt quá xa nhau khiến ống bị võng, tạo điểm tích nước, giảm áp suất. Nguyên nhân là muốn tiết kiệm chi phí hoặc không nắm rõ quy định kỹ thuật. Khắc phục: Bổ sung thêm giá đỡ tại các vị trí cần thiết theo đúng quy định. Phòng ngừa: Tham khảo bảng khoảng cách giá đỡ chuẩn theo đường kính ống trước khi thi công.

Kiểm Tra Nghiệm Thu Sau Lắp Đặt Ống Thép Mạ Kẽm

Sau khi hoàn tất lắp đặt thép ống mạ kẽm, bước kiểm tra nghiệm thu là bắt buộc để đảm bảo chất lượng công trình.

Thử áp lực: Bơm nước vào hệ thống với áp suất gấp 1.5 lần áp suất làm việc thiết kế. Ví dụ, nếu áp suất làm việc là 6 bar thì áp suất thử là 9 bar. Duy trì áp suất này trong 30-60 phút, quan sát đồng hồ áp kế. Nếu áp suất không giảm quá 5% thì hệ thống đạt yêu cầu.

Phát hiện rò rỉ: Trong quá trình thử áp, quan sát kỹ tất cả các mối nối, đặc biệt là vị trí nối ren, mối hàn, mặt bích. Có thể dùng nước xà phòng bôi lên các mối nối, nếu xuất hiện bọt khí chứng tỏ có rò rỉ. Với hệ thống lớn, nên sử dụng thiết bị phát hiện rò rỉ bằng siêu âm để đạt độ chính xác cao hơn.

Lập biên bản nghiệm thu: Ghi lại đầy đủ thông tin như ngày thi công, đơn vị thi công, kết quả thử áp, các khuyết tật phát hiện (nếu có), biện pháp khắc phục. Biên bản cần có chữ ký của đại diện chủ đầu tư, đơn vị thi công và giám sát. Lưu trữ hồ sơ này để tham khảo khi bảo hành hoặc bảo trì sau này.

Kết Luận

Lắp đặt thép ống mạ kẽm đúng kỹ thuật là yếu tố then chốt quyết định tuổi thọ và hiệu quả hoạt động của hệ thống đường ống. Từ việc chuẩn bị kỹ lưỡng, lựa chọn vật liệu chất lượng, thực hiện đúng quy trình từng bước, đến kiểm tra nghiệm thu nghiêm ngặt – mỗi khâu đều có vai trò quan trọng không thể bỏ qua. Việc đầu tư thời gian và công sức vào giai đoạn lắp đặt ban đầu sẽ giúp tiết kiệm đáng kể chi phí sửa chữa, bảo trì trong tương lai, đồng thời đảm bảo an toàn tuyệt đối cho người sử dụng. Hy vọng với hướng dẫn chi tiết này, bạn đã có đủ kiến thức và tự tin để thực hiện hoặc giám sát quá trình lắp đặt thép ống mạ kẽm cho công trình của mình một cách hiệu quả nhất.
