Trong xây dựng và cơ khí, kích thước thép hộp đen là yếu tố quan trọng ảnh hưởng trực tiếp đến khả năng chịu lực, tính thẩm mỹ và độ bền của công trình. Thép hộp đen được sản xuất với nhiều quy cách khác nhau như vuông, chữ nhật, đa dạng chiều dài, độ dày và kích thước mặt cắt, đáp ứng linh hoạt cho từng hạng mục từ dân dụng đến công nghiệp. Việc lựa chọn đúng kích thước không chỉ giúp tối ưu chi phí vật tư mà còn đảm bảo an toàn, tuổi thọ lâu dài cho kết cấu.

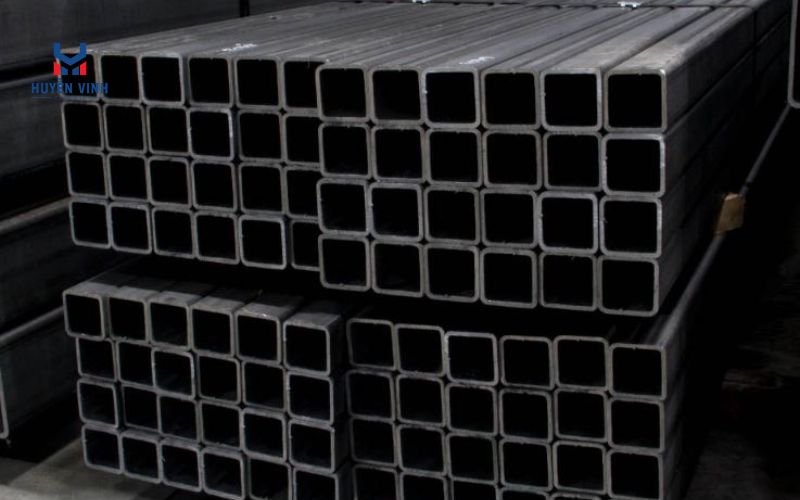

Tổng quan về kích thước thép hộp đen
Thép hộp đen là loại thép được sản xuất bằng phương pháp cán nóng, có bề mặt màu đen đặc trưng do lớp oxit sắt hình thành trong quá trình gia công. Khác với thép hộp mạ kẽm, thép hộp đen có giá thành thấp hơn nhưng vẫn đảm bảo độ bền và khả năng chịu lực tốt. Sản phẩm này được ứng dụng rộng rãi trong nhiều lĩnh vực từ kết cấu nhà thép, khung nhà xưởng, cầu thang, lan can đến các công trình công nghiệp quy mô lớn.
Việc hiểu rõ về kích thước thép hộp đen không chỉ giúp kỹ sư, nhà thầu lựa chọn đúng sản phẩm mà còn tối ưu hóa thiết kế kết cấu. Mỗi kích thước thép hộp đen có đặc tính riêng về độ bền, khả năng chịu tải và phạm vi ứng dụng. Do đó, người sử dụng cần nắm vững bảng kích thước tiêu chuẩn để đưa ra quyết định chính xác nhất cho dự án của mình.
Trên thị trường hiện nay, thép hộp đen được sản xuất theo nhiều tiêu chuẩn khác nhau như TCVN, JIS, ASTM, tuy nhiên các kích thước phổ biến thường tuân theo quy chuẩn chung để đảm bảo tính thống nhất trong thiết kế và thi công. Sự đa dạng về kích thước giúp thép hộp đen phù hợp với mọi yêu cầu kỹ thuật từ đơn giản đến phức tạp.

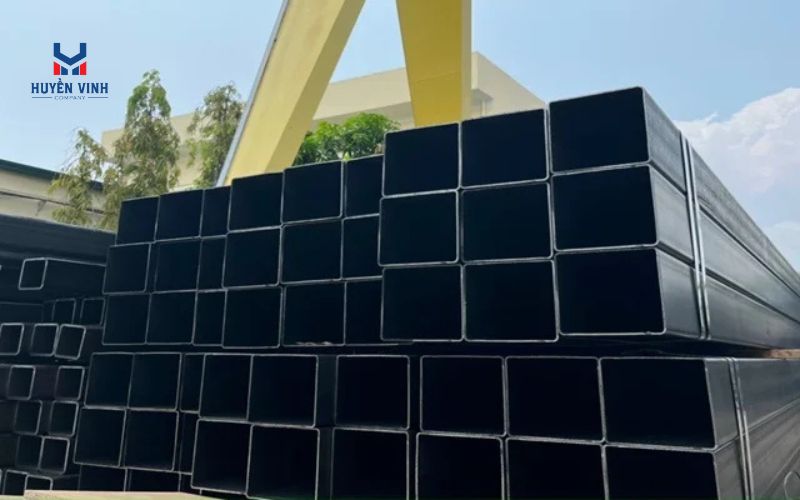

Các loại kích thước thép hộp đen phổ biến
Thép hộp đen kích thước nhỏ (dưới 50mm)
Nhóm kích thước thép hộp nhỏ bao gồm các quy cách từ 10x10mm đến 50x50mm với độ dày thành từ 0.5mm đến 2.0mm. Đây là những kích thước được ưa chuộng trong các công trình nội thất, trang trí và kết cấu nhẹ. Thép hộp 20x20mm, 25x25mm, 30x30mm thường được sử dụng làm khung bàn ghế, tủ kệ, cửa sổ bảo vệ hay các chi tiết trang trí nội thất.
Với trọng lượng nhẹ và dễ gia công, kích thước thép hộp đen nhỏ rất thuận tiện cho việc vận chuyển và lắp đặt. Các nghệ nhân mộc sắt, thợ hàn gia công thường lựa chọn nhóm kích thước này để tạo ra những sản phẩm tinh xảo, đa dạng về kiểu dáng. Tuy nhiên, do khả năng chịu lực hạn chế, chúng chỉ phù hợp với các công trình không yêu cầu độ bền kết cấu cao.
Giá thành của thép hộp kích thước nhỏ tương đối phải chăng, dao động từ 12.000 đến 25.000 đồng/kg tùy thuộc vào độ dày thành và chất lượng thép. Điều này khiến chúng trở thành lựa chọn kinh tế cho các dự án có ngân sách hạn chế nhưng vẫn cần đảm bảo tính thẩm mỹ và độ bền vừa phải. Việc lựa chọn đúng kích thước thép hộp đen trong nhóm này sẽ giúp tối ưu chi phí mà vẫn đạt hiệu quả sử dụng cao nhất.
Thép hộp đen kích thước trung bình (50-100mm)
Nhóm kích thước thép hộp trung bình từ 50x50mm đến 100x100mm với độ dày từ 1.5mm đến 4.0mm là lựa chọn phổ biến nhất trong xây dựng dân dụng và công nghiệp nhẹ. Các quy cách như 50x50mm, 60x60mm, 80x80mm, 100x100mm được ứng dụng rộng rãi trong kết cấu khung nhà thép, mái che, cầu thang, sàn công nghiệp và nhiều hạng mục khác.
Khả năng chịu lực của kích thước thép hộp đen trung bình khá tốt, đáp ứng được yêu cầu kỹ thuật của phần lớn công trình dân dụng. Thép hộp 60x60mm thường được dùng làm cột nhà, xà gồ mái, trong khi 80x80mm và 100x100mm phù hợp với các công trình yêu cầu độ bền cao hơn như nhà xưởng, kho bãi. Độ dày thành từ 2mm đến 3mm là lựa chọn cân bằng giữa độ bền và chi phí.
Việc lựa chọn kích thước thép hộp đen trong nhóm này cần dựa trên tính toán kỹ thuật cụ thể về khẩu độ nhịp, tải trọng tác động và yêu cầu về độ võng cho phép. Kỹ sư thiết kế thường sử dụng phần mềm chuyên dụng để mô phỏng và tính toán, từ đó đưa ra khuyến nghị về kích thước phù hợp nhất. Giá thành dao động từ 18.000 đến 30.000 đồng/kg, cao hơn nhóm kích thước nhỏ nhưng vẫn nằm trong tầm kiểm soát của hầu hết dự án.
Thép hộp đen kích thước lớn (trên 100mm)
Thép hộp đen có kích thước lớn từ 100x100mm trở lên, bao gồm các quy cách như 120x120mm, 150x150mm, 200x200mm, 250x250mm với độ dày thành từ 3.0mm đến 12.0mm. Đây là nhóm sản phẩm chuyên dụng cho các công trình công nghiệp nặng, nhà xưởng lớn, cầu cảng, kết cấu chịu tải trọng cao và các dự án hạ tầng giao thông.
Khả năng chịu lực của kích thước thép hộp đen lớn vượt trội, có thể đảm nhận vai trò cột chính, dầm chính trong các công trình với khẩu độ lớn. Thép hộp 150x150mm thường được sử dụng trong nhà xưởng có nhịp 15-20m, trong khi 200x200mm và lớn hơn phù hợp với các công trình có yêu cầu đặc biệt về độ bền kết cấu. Độ dày thành càng lớn thì khả năng chống biến dạng càng cao.
Việc vận chuyển và lắp dựng kích thước thép hộp đen lớn đòi hỏi thiết bị chuyên dụng và đội ngũ thi công có kinh nghiệm. Chi phí vật liệu cũng cao hơn đáng kể, từ 20.000 đến 35.000 đồng/kg tùy quy cách. Tuy nhiên, với các công trình quy mô lớn, việc sử dụng thép hộp kích thước lớn lại tiết kiệm hơn so với việc dùng nhiều thép kích thước nhỏ hơn do giảm được số lượng mối nối hàn và tối ưu thời gian thi công.
Kích thước thép hộp đen tiêu chuẩn Việt Nam
Kích thước thép hộp đen vuông
Theo tiêu chuẩn TCVN, kích thước thép hộp vuông được quy định rõ ràng về các thông số kỹ thuật. Các quy cách phổ biến bao gồm: 15x15mm, 20x20mm, 25x25mm, 30x30mm, 40x40mm, 50x50mm, 60x60mm, 70x70mm, 80x80mm, 100x100mm, 120x120mm, 150x150mm, 200x200mm. Mỗi kích thước có nhiều độ dày thành khác nhau để lựa chọn tùy mục đích sử dụng.
Độ dày thành tiêu chuẩn cho kích thước thép hộp vuông thường là: 0.5mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 1.8mm, 2.0mm, 2.3mm, 2.5mm, 2.8mm, 3.0mm, 3.5mm, 4.0mm, 4.5mm, 5.0mm, 6.0mm và có thể lên đến 12.0mm đối với các kích thước đặc biệt lớn. Sai số cho phép về kích thước ngoài thường là ±0.5mm, còn về độ dày thành là ±10% theo quy định của tiêu chuẩn.
Trọng lượng lý thuyết của thép hộp vuông được tính theo công thức: W = 0.00785 x t x (4a – 3.5t), trong đó W là trọng lượng (kg/m), t là độ dày thành (mm), a là chiều rộng cạnh (mm). Công thức này giúp tính toán chính xác khối lượng vật liệu cần thiết cho dự án, từ đó lập dự toán chi phí hợp lý và tránh lãng phí.

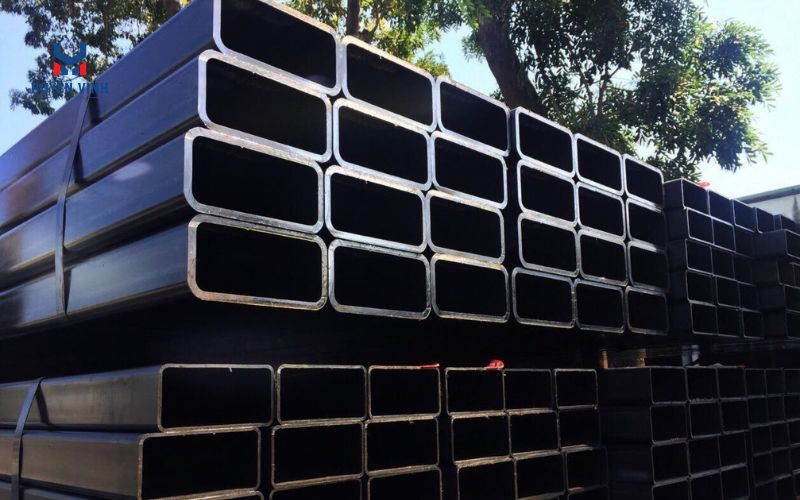

Kích thước thép hộp đen chữ nhật
Thép hộp đen chữ nhật có sự đa dạng hơn về kích thước với các quy cách phổ biến như: 20x30mm, 20x40mm, 25x50mm, 30x40mm, 30x50mm, 40x60mm, 40x80mm, 50x75mm, 50x100mm, 60x80mm, 60x120mm, 80x120mm, 100x150mm, 100x200mm, 150x200mm, 200x300mm. Kích thước thép hộp đen chữ nhật thường được chọn khi cần tối ưu khả năng chịu uốn theo một phương nhất định.
Độ dày thành của thép hộp chữ nhật tương tự như thép hộp vuông, dao động từ 0.5mm đến 12.0mm. Tuy nhiên, với các kích thước chữ nhật lớn, thường sử dụng độ dày thành từ 2.0mm trở lên để đảm bảo độ cứng vững của kết cấu. Sự chênh lệch giữa hai cạnh càng lớn thì yêu cầu về độ dày thành càng cao để tránh hiện tượng oằn, cong vênh trong quá trình sử dụng.
Ứng dụng của kích thước thép hộp đen chữ nhật rất phong phú, từ làm dầm, xà gồ, cột trong xây dựng đến khung máy móc trong công nghiệp. Ưu điểm của thép hộp chữ nhật là có moment chống uốn lớn hơn theo phương cạnh dài, phù hợp với các kết cấu chịu lực theo một hướng chủ đạo. Điều này giúp tối ưu hóa thiết kế và tiết kiệm vật liệu so với việc sử dụng thép hộp vuông có cùng diện tích mặt cắt.
Sai số cho phép và dung sai kỹ thuật
Theo tiêu chuẩn TCVN và các tiêu chuẩn quốc tế, kích thước thép hộp đen có các dung sai kỹ thuật nghiêm ngặt. Đối với kích thước ngoài (chiều rộng và chiều cao), sai số cho phép thường là ±0.5mm đối với thép có kích thước dưới 100mm, và ±1.0mm đối với kích thước từ 100mm trở lên. Độ dày thành cho phép sai số ±10% nhưng không được nhỏ hơn độ dày danh nghĩa trừ đi 0.3mm.
Độ phẳng của bề mặt thép hộp cũng được quy định rõ ràng, không được vượt quá 1mm/m chiều dài đối với thép hộp có kích thước dưới 100mm, và 1.5mm/m đối với kích thước lớn hơn. Độ vuông góc tại các góc phải đạt 90° ± 1°, đảm bảo tính chính xác khi lắp ghép. Các thông số này rất quan trọng để đảm bảo chất lượng thi công và tính thẩm mỹ của công trình.
Khi mua kích thước thép hộp đen, người sử dụng cần kiểm tra kỹ các thông số này bằng dụng cụ đo chuyên dụng như thước cặp, panme, thước đo độ dày. Những sản phẩm không đạt tiêu chuẩn có thể gây khó khăn trong thi công, ảnh hưởng đến độ bền kết cấu và gây lãng phí vật liệu. Việc lựa chọn nhà cung cấp uy tín với hệ thống kiểm soát chất lượng chặt chẽ là yếu tố then chốt để đảm bảo kích thước thép hộp đen đạt chuẩn.
Xem thêm: Giá thép hộp đen Hòa Phát tại Hà Nội
Cách tính trọng lượng theo kích thước thép hộp đen
Công thức tính trọng lượng thép hộp vuông
Để tính trọng lượng kích thước thép hộp đen vuông, ta sử dụng công thức chuẩn: W = 0.00785 x t x (4a – 3.5t), trong đó W là trọng lượng tính bằng kg/m, t là độ dày thành tính bằng mm, a là chiều rộng cạnh ngoài tính bằng mm, và 0.00785 là hệ số tỷ trọng của thép. Công thức này được áp dụng rộng rãi trong các dự án xây dựng và đã được kiểm chứng độ chính xác cao.
Ví dụ cụ thể: với thép hộp 50x50mm, độ dày thành 2mm, ta có W = 0.00785 x 2 x (4 x 50 – 3.5 x 2) = 0.00785 x 2 x 193 = 3.03 kg/m. Tương tự, thép hộp 100x100mm dày 3mm có trọng lượng W = 0.00785 x 3 x (4 x 100 – 3.5 x 3) = 0.00785 x 3 x 389.5 = 9.17 kg/m. Việc nắm vững cách tính này giúp ước lượng chính xác khối lượng vật liệu cần thiết.
Khi tính toán cho cả dự án, cần nhân trọng lượng trên mét dài với tổng chiều dài thép hộp sử dụng và thêm 3-5% hao hụt do cắt gọt, hàn nối. Ví dụ dự án cần 500m thép hộp 60x60x2mm (trọng lượng 3.63 kg/m), tổng khối lượng cần đặt mua là: 500 x 3.63 x 1.05 = 1,906 kg. Từ đó tính ra chi phí vật liệu và lên kế hoạch vận chuyển, bốc xếp phù hợp.
Công thức tính trọng lượng thép hộp chữ nhật
Đối với kích thước thép hộp đen chữ nhật, công thức tính trọng lượng phức tạp hơn một chút: W = 0.00785 x t x [2(a + b) – 3.5t], trong đó a và b lần lượt là chiều rộng và chiều cao của mặt cắt ngoài. Công thức này tính toán dựa trên chu vi mặt cắt ngoài trừ đi phần thừa ở các góc do độ dày thành tạo ra.
Ví dụ minh họa: thép hộp 40x60mm với độ dày thành 2mm có trọng lượng W = 0.00785 x 2 x [2(40 + 60) – 3.5 x 2] = 0.00785 x 2 x 193 = 3.03 kg/m. Với thép hộp 100x150mm dày 3mm, ta có W = 0.00785 x 3 x [2(100 + 150) – 3.5 x 3] = 0.00785 x 3 x 489.5 = 11.52 kg/m. Sự chênh lệch về kích thước ảnh hưởng trực tiếp đến trọng lượng và chi phí.
Trong thực tế thi công, người ta thường sử dụng bảng tra trọng lượng có sẵn thay vì tính toán thủ công. Tuy nhiên, hiểu rõ nguyên lý tính toán giúp kiểm tra độ chính xác của thông tin từ nhà cung cấp và điều chỉnh linh hoạt khi cần thiết. Một số kích thước thép hộp đen đặc biệt không có trong bảng tra sẽ phải tính toán bằng công thức này.
Bảng tra trọng lượng nhanh theo kích thước
Để tiện lợi trong tra cứu, dưới đây là bảng trọng lượng các kích thước thép hộp đen phổ biến. Thép hộp 25x25x1.5mm: 1.09 kg/m; 30x30x2mm: 1.78 kg/m; 40x40x2mm: 2.42 kg/m; 50x50x2mm: 3.03 kg/m; 50x50x3mm: 4.41 kg/m; 60x60x2mm: 3.63 kg/m; 60x60x3mm: 5.31 kg/m; 80x80x3mm: 7.13 kg/m; 100x100x3mm: 9.17 kg/m; 100x100x4mm: 12.08 kg/m.
Đối với thép hộp chữ nhật: 20x40x1.5mm: 1.37 kg/m; 40x60x2mm: 3.03 kg/m; 50x100x2mm: 4.55 kg/m; 50x100x3mm: 6.69 kg/m; 60x120x3mm: 8.07 kg/m; 80x120x3mm: 9.00 kg/m; 100x150x3mm: 11.52 kg/m; 100x200x4mm: 17.71 kg/m; 150x200x4mm: 20.84 kg/m. Bảng này giúp ước tính nhanh khối lượng vật liệu cần thiết mà không cần tính toán phức tạp.
Lưu ý rằng các giá trị trong bảng là trọng lượng lý thuyết, trên thực tế có thể chênh lệch ±2-3% do sai số sản xuất và dung sai cho phép. Khi đặt hàng số lượng lớn, nên yêu cầu nhà cung cấp cung cấp giấy chứng nhận chất lượng kèm theo trọng lượng thực tế đo được. Điều này đảm bảo tính minh bạch và tránh tranh chấp về khối lượng hàng hóa khi nghiệm thu.
Ứng dụng của từng kích thước thép hộp đen
Ứng dụng trong xây dựng dân dụng
Trong lĩnh vực xây dựng dân dụng, kích thước thép hộp đen được lựa chọn phù hợp với từng hạng mục cụ thể. Các kích thước nhỏ như 20x20mm, 25x25mm thường dùng làm khung cửa sổ bảo vệ, lan can ban công, tay vịn cầu thang. Kích thước 40x40mm, 50x50mm phù hợp với khung mái tôn, giàn phơi, cổng rào. Còn 60x60mm, 80x80mm được sử dụng làm cột, xà gồ cho nhà phố 2-3 tầng.
Đối với các công trình nhà ở có kết cấu thép, kích thước thép hộp đen 100x100mm thường làm cột chính, trong khi 80x120mm hoặc 100x150mm làm dầm chính. Việc lựa chọn này dựa trên tính toán kỹ thuật về khẩu độ nhịp, tải trọng sàn và tải trọng mái. Ưu điểm của thép hộp so với thép hình chữ I truyền thống là tiết kiệm diện tích, thi công đơn giản và tính thẩm mỹ cao hơn.
Ứng dụng trong công nghiệp và nhà xưởng
Trong xây dựng nhà xưởng, kho bãi công nghiệp, kích thước thép hộp đen lớn đóng vai trò then chốt trong kết cấu chịu lực. Thép hộp 120x120mm, 150x150mm thường làm cột cho nhà xưởng có nhịp 15-20m, chiều cao 6-8m. Với nhà xưởng lớn hơn, nhịp 20-30m, cần sử dụng thép hộp 200x200mm hoặc kết hợp với dầm tổ hợp. Độ dày thành tối thiểu 3-4mm để đảm bảo độ bền lâu dài.
Hệ giàn mái nhà xưởng thường sử dụng kích thước thép hộp đen 80x80mm, 100x100mm cho các thanh giàn chính, và 50x50mm, 60x60mm cho các thanh giằng, thanh xiên. Việc phối hợp nhiều kích thước giúp tối ưu hóa trọng lượng kết cấu, giảm chi phí vật liệu nhưng vẫn đảm bảo độ cứng vững. Các mối nối giữa các thanh được hàn chắc chắn hoặc sử dụng bulông cường độ cao.
Kết luận
Hiểu rõ và lựa chọn chính xác kích thước thép hộp đen là bước quan trọng giúp công trình đạt hiệu quả cao cả về kỹ thuật lẫn kinh tế. Tùy vào mục đích sử dụng, tải trọng và môi trường thi công, người dùng nên tham khảo bảng quy cách tiêu chuẩn và tư vấn từ đơn vị cung cấp uy tín để đưa ra lựa chọn phù hợp. Kích thước đúng – công trình vững bền – chi phí tối ưu chính là giá trị mà thép hộp đen mang lại.
