Bạn có bao giờ thắc mắc vì sao cùng là ống thép đen nhưng lại có loại dày, loại mỏng khác nhau không? Thực tế, độ dày thành ống thép đen là yếu tố quan trọng quyết định đến độ bền, khả năng chịu lực và mục đích sử dụng của sản phẩm. Từ công trình dân dụng, cơ khí chế tạo đến hệ thống dẫn nước, mỗi ứng dụng lại yêu cầu độ dày thành ống khác nhau để đảm bảo an toàn và hiệu quả. Cùng tìm hiểu chi tiết cách xác định và lựa chọn độ dày phù hợp cho nhu cầu của bạn nhé!
Vì sao độ dày thành ống thép đen lại quan trọng?
Ống thép đen là loại ống thép carbon không qua xử lý bề mặt, giữ nguyên màu đen tự nhiên sau khi cán nóng hoặc kéo nguội. Khác với ống thép mạ kẽm có lớp phủ bảo vệ, ống thép đen có bề mặt thô ráp hơn và thường được sử dụng trong các công trình xây dựng, hệ thống ống công nghiệp và kết cấu thép.
Độ dày thành ống thép đen đóng vai trò then chốt trong việc quyết định chất lượng và khả năng ứng dụng của sản phẩm. Đây là khoảng cách giữa bề mặt ngoài và bề mặt trong của thành ống, ảnh hưởng trực tiếp đến độ bền cơ học, khả năng chịu lực và tuổi thọ của ống.
Độ dày thành ống thép đen quyết định khả năng chịu lực và áp suất của ống thép. Mối quan hệ này tuân theo nguyên tắc: độ dày càng lớn thì khả năng chịu áp suất nội bộ càng cao, khả năng chống uốn và nén tốt hơn, đồng thời tuổi thọ sử dụng kéo dài hơn.
Vai trò quan trọng của độ dày thành ống thép đen bao gồm:
- Chịu áp suất làm việc: Đường ống dẫn khí, dầu cần độ dày lớn để chịu áp suất cao
- Chống uốn cong: Kết cấu khung nhà, cột trụ cần độ dày phù hợp để chống lại tải trọng
- Kháng ăn mòn: Độ dày dự phòng giúp bù đắp phần mòn mất do ăn mòn theo thời gian
- An toàn vận hành: Độ dày đủ chuẩn đảm bảo hệ số an toàn trong quá trình sử dụng
- Tối ưu chi phí: Chọn độ dày phù hợp tránh lãng phí vật liệu nhưng vẫn đảm bảo yêu cầu kỹ thuật
Ví dụ: Ống dẫn nước sinh hoạt áp suất thấp chỉ cần độ dày 2-3mm, trong khi đường ống khí công nghiệp cần độ dày 6-10mm hoặc hơn.
Các yếu tố ảnh hưởng đến độ dày thành ống thép đen
Việc lựa chọn độ dày phù hợp phụ thuộc vào nhiều yếu tố:
- Áp suất làm việc: Áp suất càng cao đòi hỏi độ dày càng lớn. Ống chịu áp suất từ 10-20 bar cần độ dày tối thiểu 3-4mm, trong khi áp suất trên 50 bar cần độ dày 8mm trở lên.
- Môi trường ăn mòn: Nước nhiễm mặn, hóa chất hoặc khí ăn mòn làm giảm độ dày theo thời gian, cần dự phòng thêm 15-20% độ dày ban đầu.
- Nhiệt độ vận hành: Nhiệt độ cao làm giảm độ bền vật liệu, đòi hỏi tăng độ dày để bù đắp.
- Vị trí lắp đặt: Ống chôn ngầm hoặc đặt ngoài trời chịu tác động từ đất, độ ẩm cần độ dày lớn hơn ống đặt trong nhà.
- Ngân sách dự án: Cân bằng giữa chi phí và độ an toàn, tránh tiết kiệm quá mức gây hậu quả.
- Quy định kỹ thuật: Tuân thủ các tiêu chuẩn TCVN, ASTM hoặc yêu cầu của khách hàng.
Hiểu rõ các yếu tố này giúp lựa chọn độ dày tối ưu, tiết kiệm chi phí mà vẫn đảm bảo chất lượng và an toàn.

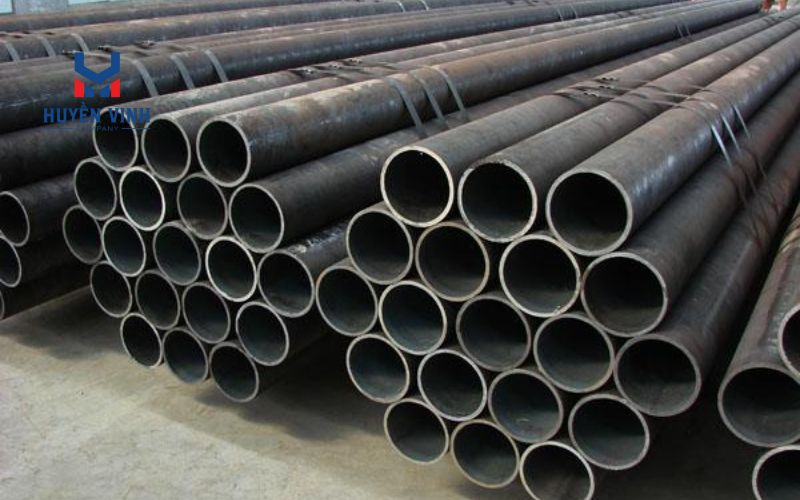

Tiêu chuẩn độ dày thành ống thép đen
Trong ngành công nghiệp thép, tiêu chuẩn hóa độ dày giúp thống nhất quy cách sản phẩm, đảm bảo khả năng tương thích và an toàn kỹ thuật. Các tổ chức quốc tế và quốc gia đã ban hành nhiều tiêu chuẩn khác nhau, trong đó phổ biến nhất là hệ thống Schedule (SCH) và các tiêu chuẩn ASTM, BS, JIS, TCVN.
Tiêu chuẩn quốc tế phổ biến
ASTM A53 là tiêu chuẩn của Mỹ (American Society for Testing and Materials) dành cho ống thép carbon hàn và không hàn. Tiêu chuẩn này phân loại ống theo độ bền (Type F, E, S) và được ứng dụng rộng rãi trong hệ thống cơ khí, hơi nước, nước và khí đốt.
BS 1387 là tiêu chuẩn Anh (British Standard) chuyên dùng cho ống thép ren. Tiêu chuẩn này phân loại theo trọng lượng: Light (nhẹ), Medium (trung bình) và Heavy (nặng), tương ứng với độ dày tăng dần. BS 1387 phổ biến tại các nước thuộc khối Thịnh vượng chung.
JIS G3452 là tiêu chuẩn Nhật Bản dành cho ống thép carbon dùng trong đường ống nước. Tiêu chuẩn này nổi tiếng với độ chính xác cao và kiểm soát chất lượng nghiêm ngặt, thường được sử dụng trong các dự án cao cấp.
| Tiêu chuẩn | Xuất xứ | Phân loại độ dày | Ứng dụng chính |
|---|---|---|---|
| ASTM A53 | Mỹ | Type F, E, S | Hơi nước, nước, khí đốt, kết cấu |
| BS 1387 | Anh | Light, Medium, Heavy | Hệ thống ống ren, cấp thoát nước |
| JIS G3452 | Nhật Bản | SGP (Grades) | Đường ống nước, công trình cao cấp |
Tiêu chuẩn Việt Nam
TCVN 3783-83 là tiêu chuẩn Việt Nam về ống thép hàn dùng cho đường ống nước và khí đốt. Tiêu chuẩn này được xây dựng dựa trên tiêu chuẩn GOST của Liên Xô cũ, sau đó được điều chỉnh để phù hợp với điều kiện Việt Nam.
Về cơ bản, TCVN 3783-83 tương đương với GOST 3262-75 và có nhiều điểm tương đồng với BS 1387. Độ dày theo TCVN được phân loại theo đường kính danh nghĩa (DN) và áp suất làm việc. Tuy nhiên, so với ASTM, TCVN có phạm vi áp dụng hẹp hơn và độ chính xác kỹ thuật chưa cao bằng.
Hiện nay, nhiều dự án tại Việt Nam đang chuyển dần sang áp dụng tiêu chuẩn quốc tế như ASTM hoặc ISO để đảm bảo chất lượng cao hơn và thuận lợi trong hội nhập. Các nhà sản xuất lớn như Hòa Phát, Việt Đức đã sản xuất theo cả TCVN và ASTM để đáp ứng nhu cầu đa dạng của thị trường.

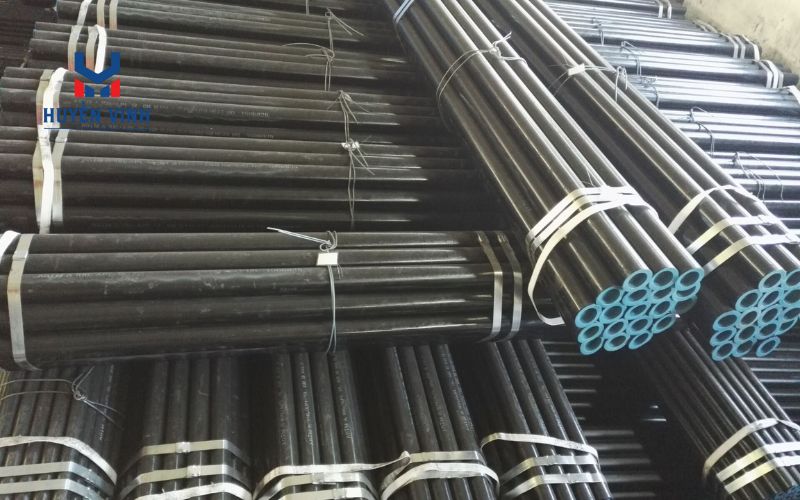

Ký hiệu độ dày thành ống thép đen
Schedule (viết tắt SCH) là hệ thống ký hiệu chuẩn hóa độ dày thành ống được ASME (American Society of Mechanical Engineers) phát triển. Số SCH càng cao thì độ dày thành ống càng lớn, nhưng đường kính ngoài (OD) vẫn giữ nguyên.
Nguyên tắc cơ bản: với cùng một đường kính ngoài, ống SCH80 có thành dày gấp đôi ống SCH40, do đó chịu áp suất cao hơn nhưng đường kính trong (ID) nhỏ hơn.
Công thức tính toán Schedule number (đơn giản hóa): SCH = 1000 × P / S
Trong đó:
- P: áp suất cho phép (psi)
- S: ứng suất cho phép của vật liệu (psi)
Các loại SCH phổ biến: SCH5, SCH10, SCH20, SCH30, SCH40, SCH60, SCH80, SCH100, SCH120, SCH140, SCH160.
SCH5, SCH10, SCH20, SCH30
Đây là nhóm ống có thành mỏng, thích hợp cho ứng dụng áp suất thấp hoặc mục đích phi áp lực.
| Loại SCH | Độ dày tương đối | Ứng dụng điển hình | Ghi chú |
|---|---|---|---|
| SCH5 | Rất mỏng | Trang trí, lan can, nội thất | Không chịu áp lực |
| SCH10 | Mỏng | Hàng rào, khung nhẹ, thoát nước trọng lực | Áp suất rất thấp |
| SCH20 | Trung bình mỏng | Cấp nước sinh hoạt, hệ thống tưới | Áp suất thấp đến trung bình |
| SCH30 | Trung bình | Đường ống công nghiệp nhẹ | Áp suất trung bình |
Nhóm SCH mỏng thường được ưu tiên khi cần giảm trọng lượng và chi phí, phù hợp với các hệ thống không chịu áp lực cao hoặc tải trọng lớn.
Xem thêm: Cách chọn đường kính ống thép đen phù hợp
SCH40, SCH60, SCH80
Đây là nhóm độ dày phổ biến nhất trong thực tế, đáp ứng hầu hết các ứng dụng công nghiệp và xây dựng.
| Loại SCH | Độ dày tương đối | Ứng dụng điển hình | Ghi chú |
|---|---|---|---|
| SCH40 | Tiêu chuẩn | Cấp thoát nước, khí nén, kết cấu chung | Phổ biến nhất, cân bằng giá/chất lượng |
| SCH60 | Trung bình dày | Đường ống hơi nước, hóa chất nhẹ | Độ bền tăng 30-40% so với SCH40 |
| SCH80 | Dày | Khí đốt áp lực cao, dầu, hóa chất | Chịu áp suất gấp đôi SCH40 |
SCH40 được coi là tiêu chuẩn ngành vì sự cân bằng tối ưu giữa chi phí, độ bền và tính sẵn có. Hầu hết các kho vật liệu xây dựng đều dự trữ sẵn ống SCH40 với đầy đủ kích thước.
SCH120, SCH160 và các loại độ dày đặc biệt
SCH120 và SCH160 thuộc nhóm ống có thành rất dày, chuyên dùng trong các ứng dụng đặc thù. Ống SCH120 có độ dày gấp 3 lần SCH40, trong khi SCH160 dày gấp gần 4 lần.
Các loại ống này thường được sử dụng trong nhà máy lọc dầu, nhà máy hóa chất, hệ thống khí đốt áp suất siêu cao, đường ống nhiệt độ cực cao hoặc môi trường ăn mòn mạnh. Giá thành SCH120 và SCH160 cao hơn 200-300% so với SCH40 do lượng thép sử dụng nhiều và quy trình sản xuất phức tạp. Tính sẵn có cũng hạn chế hơn, thường phải đặt hàng trước hoặc nhập khẩu.
Bảng tra độ dày thành ống thép đen theo đường kính
Việc tra cứu chính xác độ dày thành ống thép đen theo đường kính là kỹ năng quan trọng đối với kỹ sư, thợ xây dựng và người mua hàng. Bảng tra cứu giúp xác định nhanh thông số kỹ thuật mà không cần tính toán phức tạp.
Ống thép đen đường kính nhỏ (Φ10mm – Φ48mm)
Nhóm ống đường kính nhỏ thường được sử dụng trong hệ thống ống dẫn nhánh, đường ống kết nối thiết bị và các ứng dụng áp suất thấp.
| Φ (mm) | DN | OD (mm) | ID SCH10 (mm) | Độ dày SCH10 (mm) | ID SCH40 (mm) | Độ dày SCH40 (mm) | ID SCH80 (mm) | Độ dày SCH80 (mm) |
|---|---|---|---|---|---|---|---|---|
| 13,5 | 10 | 17,2 | 15,8 | 1,7 | 15,8 | 1,7 | 13,8 | 2,3 |
| 17 | 15 | 21,3 | 19,7 | 2,0 | 18,9 | 2,4 | 17,1 | 2,8 |
| 21,5 | 20 | 26,9 | 25,1 | 2,3 | 24,3 | 2,8 | 22,5 | 3,2 |
| 27 | 25 | 33,7 | 31,7 | 2,6 | 30,9 | 3,4 | 28,9 | 4,0 |
| 34 | 32 | 42,4 | 40,0 | 2,8 | 38,9 | 3,6 | 36,6 | 4,5 |
| 42,5 | 40 | 48,3 | 46,1 | 3,0 | 45,1 | 3,7 | 42,7 | 5,1 |
Chú thích: Nhóm ống nhỏ thường dùng cho đường ống cấp nước sinh hoạt, khí nén áp suất thấp, hệ thống tưới tiêu. Độ chính xác đo lường ±0,2mm là chấp nhận được trong thực tế.
Ống thép đen đường kính trung bình (Φ60mm – Φ168mm)
Đây là nhóm ống phổ biến nhất trong xây dựng dân dụng và công nghiệp nhẹ.
| Φ (mm) | DN | OD (mm) | SCH5 (mm) | SCH10 (mm) | SCH20 (mm) | SCH40 (mm) | SCH60 (mm) | SCH80 (mm) |
|---|---|---|---|---|---|---|---|---|
| 60 | 50 | 60,3 | 1,9 | 2,8 | 3,4 | 3,9 | 4,8 | 5,5 |
| 73 | 65 | 73,0 | 2,1 | 3,0 | 3,9 | 5,2 | 5,8 | 7,0 |
| 89 | 80 | 88,9 | 2,2 | 3,0 | 4,0 | 5,5 | 6,6 | 7,6 |
| 114 | 100 | 114,3 | 2,6 | 3,4 | 4,5 | 6,0 | 7,1 | 8,6 |
| 140 | 125 | 141,3 | 3,0 | 3,9 | 5,0 | 6,6 | 7,9 | 9,5 |
| 168 | 150 | 168,3 | 3,4 | 4,3 | 5,5 | 7,1 | 8,7 | 11,0 |
Chú thích: Ống Φ90mm và Φ114mm là hai kích thước được sử dụng nhiều nhất trong hệ thống cấp thoát nước tòa nhà, đường ống cứu hỏa và hệ thống sưởi ấm tập trung. SCH40 chiếm 70% thị phần nhóm này.
Ống thép đen đường kính lớn (Φ219mm – Φ610mm)
Nhóm ống đường kính lớn chủ yếu dùng trong các dự án hạ tầng, công nghiệp nặng và đường ống truyền tải chính.
| Φ (mm) | DN | OD (mm) | SCH10 (mm) | SCH20 (mm) | SCH40 (mm) | SCH60 (mm) | SCH80 (mm) |
|---|---|---|---|---|---|---|---|
| 219 | 200 | 219,1 | 4,8 | 6,4 | 8,2 | 10,3 | 12,7 |
| 273 | 250 | 273,0 | 5,6 | 7,0 | 9,3 | 12,7 | 15,1 |
| 324 | 300 | 323,9 | 6,4 | 7,9 | 10,3 | 14,3 | 17,5 |
| 406 | 400 | 406,4 | 7,9 | 9,5 | 12,7 | 16,7 | 21,4 |
| 508 | 500 | 508,0 | 9,5 | 11,1 | 15,1 | 20,6 | 26,7 |
| 610 | 600 | 609,6 | 11,1 | 12,7 | 17,5 | 24,6 | 32,2 |
Chú thích: Ống đường kính lớn yêu cầu thiết bị nâng hạ chuyên dụng và phương tiện vận chuyển đặc biệt. Trọng lượng ống Φ600 SCH80 có thể lên đến 400kg/mét, cần cân nhắc kỹ về logistics và lắp đặt.
Cách tra cứu và đọc bảng quy cách chính xác
Để tra cứu hiệu quả, hãy làm theo các bước sau:
- Xác định đường kính danh nghĩa (DN) hoặc đường kính ngoài (OD) của ống cần tra
- Chọn tiêu chuẩn Schedule phù hợp với yêu cầu áp suất và ứng dụng
- Tìm giao điểm giữa hàng đường kính và cột Schedule trong bảng
- Đọc giá trị độ dày tại ô giao nhau
- Kiểm tra đơn vị đo lường (mm hoặc inch)
- Xác nhận đường kính trong (ID) để tính toán lưu lượng nếu cần
Ví dụ minh họa: Cần tra ống Φ114mm (DN100) chịu áp suất trung bình. Tra bảng thấy ống DN100 có OD=114,3mm. Với SCH40, độ dày là 6,0mm, đường kính trong ID=114,3-(2×6,0)=102,3mm.
Lưu ý quan trọng: OD (Outer Diameter) là đường kính ngoài cố định theo tiêu chuẩn, trong khi ID (Inner Diameter) thay đổi tùy theo độ dày. Công thức: ID = OD – 2 × độ dày.
Kết luận
Độ dày thành ống thép đen là thông số kỹ thuật quan trọng nhất quyết định chất lượng, độ bền và khả năng ứng dụng của ống thép. Qua bài viết này, chúng ta đã hiểu rõ về các tiêu chuẩn độ dày quốc tế và Việt Nam, cách tra cứu bảng quy cách chính xác, cũng như nguyên tắc lựa chọn độ dày phù hợp với từng mục đích sử dụng.
Việc nắm vững kiến thức về hệ thống Schedule (SCH), hiểu rõ sự khác biệt giữa SCH40, SCH80 và các loại khác, cùng với khả năng đọc bảng tra độ dày theo đường kính sẽ giúp bạn đưa ra quyết định đúng đắn trong việc chọn mua và sử dụng ống thép đen. Điều này không chỉ đảm bảo an toàn kỹ thuật mà còn tối ưu hóa chi phí cho dự án của bạn.
